Выберите тип оборудования, инструмент и приспособления для получения шестерни с прямыми зубьями модулем m=4мм при начальном диаметре 280мм (шестерня из стали 45). Ответ проиллюстрируйте необходимыми схемами. (Решение → 296)
Выберите тип оборудования, инструмент и приспособления для получения шестерни с прямыми зубьями модулем m=4мм при начальном диаметре 280мм (шестерня из стали 45). Ответ проиллюстрируйте необходимыми схемами.

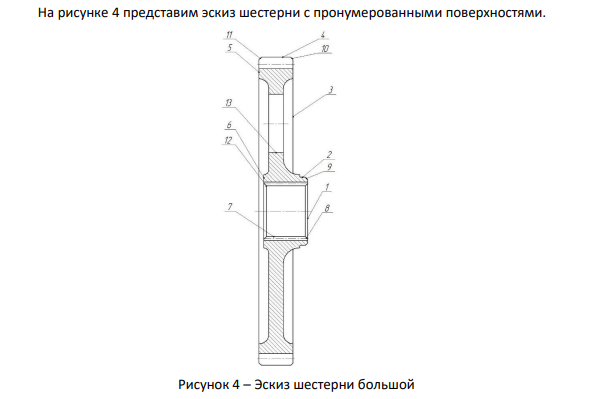

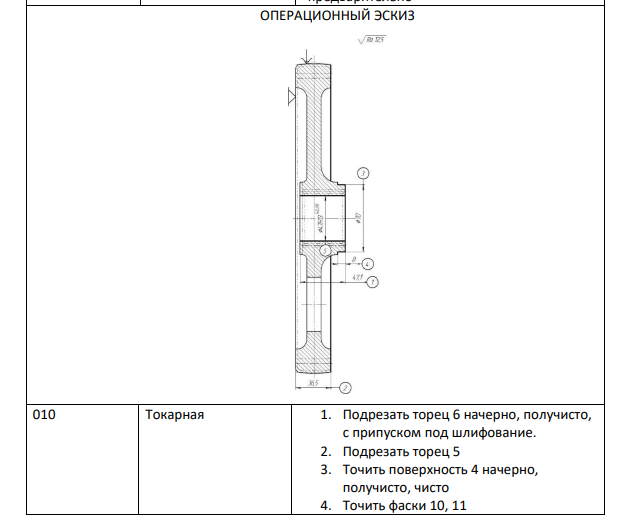

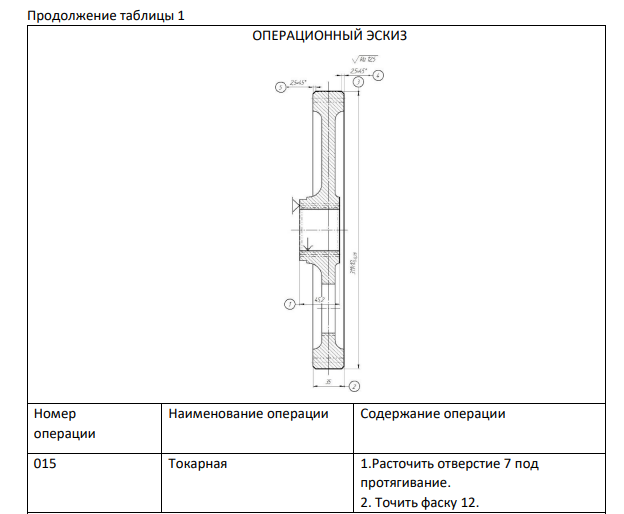

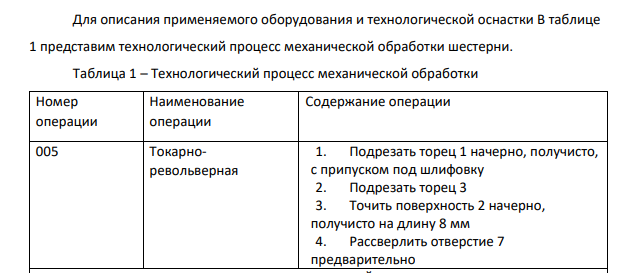

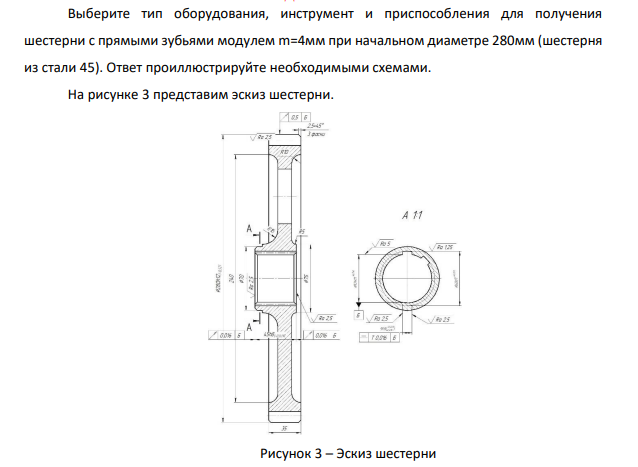

На рисунке 3 представим эскиз шестерни. Рисунок 3 – Эскиз шестерни На рисунке 4 представим эскиз шестерни с пронумерованными поверхностями. Рисунок 4 – Эскиз шестерни большой 269 269 Для описания применяемого оборудования и технологической оснастки В таблице 1 представим технологический процесс механической обработки шестерни. Таблица 1 – Технологический процесс механической обработки Номер операции Наименование операции Содержание операции 005 Токарноревольверная 1. Подрезать торец 1 начерно, получисто, с припуском под шлифовку 2. Подрезать торец 3 3. Точить поверхность 2 начерно, получисто на длину 8 мм 4. Рассверлить отверстие 7 предварительно ОПЕРАЦИОННЫЙ ЭСКИЗ 010 Токарная 1. Подрезать торец 6 начерно, получисто, с припуском под шлифование. 2. Подрезать торец 5 3. Точить поверхность 4 начерно, получисто, чисто 4. Точить фаски 10, 11
