Гладкое цилиндрическое соединение 1. Расшифровать условное обозначение заданного соединения. 2. Определить значения основных отклонений и допусков. (Решение → 292)
Заказ №39301

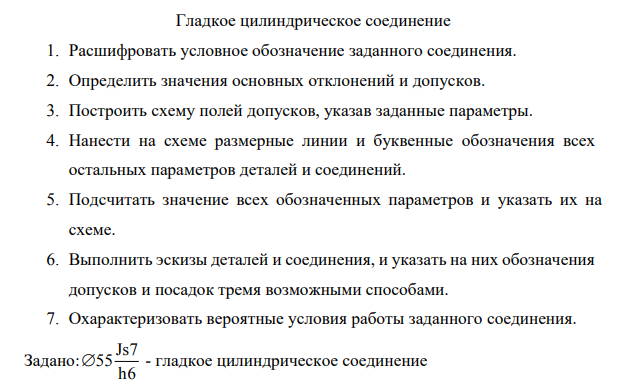

Гладкое цилиндрическое соединение 1. Расшифровать условное обозначение заданного соединения. 2. Определить значения основных отклонений и допусков. 3. Построить схему полей допусков, указав заданные параметры. 4. Нанести на схеме размерные линии и буквенные обозначения всех остальных параметров деталей и соединений. 5. Подсчитать значение всех обозначенных параметров и указать их на схеме. 6. Выполнить эскизы деталей и соединения, и указать на них обозначения допусков и посадок тремя возможными способами. 7. Охарактеризовать вероятные условия работы заданного соединения. Задано: Js7 55 h6 - гладкое цилиндрическое соединение

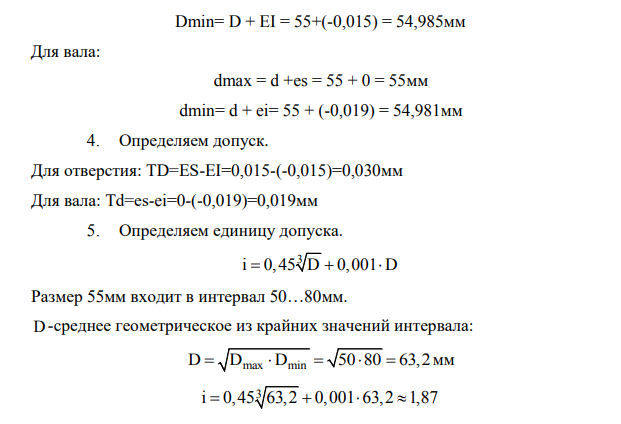

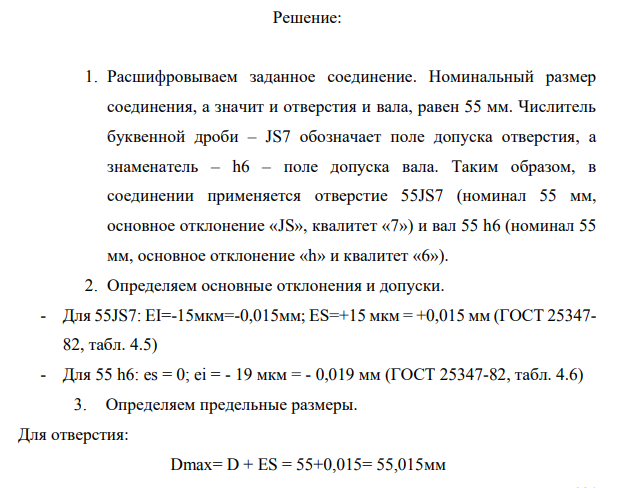

Решение: 1. Расшифровываем заданное соединение. Номинальный размер соединения, а значит и отверстия и вала, равен 55 мм. Числитель буквенной дроби – JS7 обозначает поле допуска отверстия, а знаменатель – h6 – поле допуска вала. Таким образом, в соединении применяется отверстие 55JS7 (номинал 55 мм, основное отклонение «JS», квалитет «7») и вал 55 h6 (номинал 55 мм, основное отклонение «h» и квалитет «6»). 2. Определяем основные отклонения и допуски. - Для 55JS7: EI=-15мкм=-0,015мм; ES=+15 мкм = +0,015 мм (ГОСТ 25347- 82, табл. 4.5) - Для 55 h6: es = 0; ei = - 19 мкм = - 0,019 мм (ГОСТ 25347-82, табл. 4.6) 3. Определяем предельные размеры. Для отверстия: Dmax= D + ES = 55+0,015= 55,015мм 285 285 Dmin= D + EI = 55+(-0,015) = 54,985мм Для вала: dmax = d +es = 55 + 0 = 55мм dmin= d + ei= 55 + (-0,019) = 54,981мм 4. Определяем допуск. Для отверстия: TD=ES-EI=0,015-(-0,015)=0,030мм Для вала: Td=es-ei=0-(-0,019)=0,019мм 5. Определяем единицу допуска. 3 i 0,45 D 0,001 D
