Расчет и назначение посадки с натягом Исходные данные: Материал деталей – сталь 45 Е=2∙1011 Н/м2 μ=0,3 fд=0,2 σт=35∙107 Н/м2 (Решение → 285)

Заказ №39301

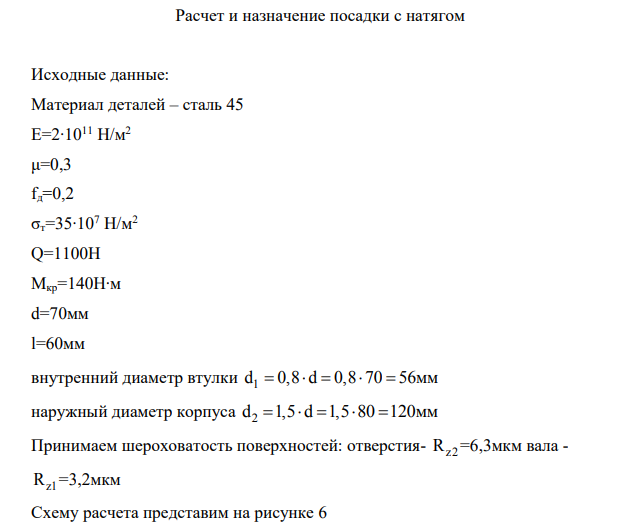

Расчет и назначение посадки с натягом Исходные данные: Материал деталей – сталь 45 Е=2∙1011 Н/м2 μ=0,3 fд=0,2 σт=35∙107 Н/м2 Q=1100Н Мкр=140Н∙м d=70мм l=60мм внутренний диаметр втулки 1 d 0,8 d 0,8 70 56      мм наружный диаметр корпуса 2 d 1,5 d 1,5 80 120      мм Принимаем шероховатость поверхностей: отверстия- Rz2 =6,3мкм вала - Rz1 =3,2мкм

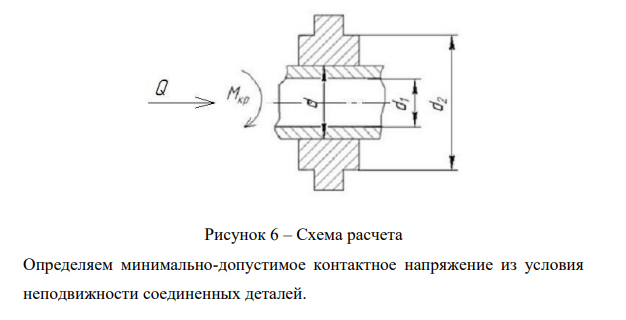

Схему расчета представим на рисунке 6 Рисунок 6 – Схема расчета Определяем минимально-допустимое контактное напряжение из условия неподвижности соединенных деталей. Действительный минимальный натяг: 1 2 Д min min 1 2 C C N Р d E E           (17) E1 и E2 – модули упругости материалов охватываемой и охватывающей детали [1]; С1 и C2 – коэффициенты жесткости конструкции, определяемые по формулам: 2 1 1 1 2 1 d 1 d C d 1 d                  , 2 2 2 2 2 2 d 1 d C d 1 d                  ; (18) где d и D – коэффициенты Пуассона, соответственно для охватываемой и охватывающей деталей 2 1 2 56 1 70 C 0,3 4,25 56 1 70                  , 2 2 2 70 1 120 C 0,3 2,33 70 1 120               
