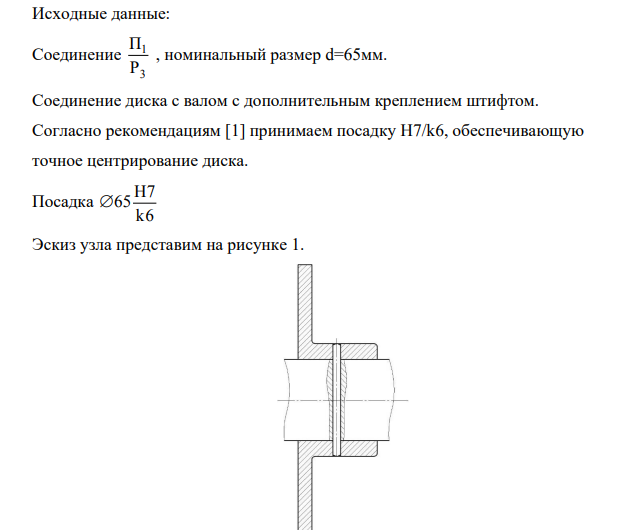

Исходные данные: Соединение 1 3 П Р , номинальный размер d=65мм. Соединение диска с валом с дополнительным креплением штифтом. Согласно рекомендациям [1] принимаем посадку H7/k6, обеспечивающую точное центрирование диска. Посадка H7 65 k6 (Решение → 288)
Заказ №39301
Исходные данные: Соединение 1 3 П Р , номинальный размер d=65мм. Соединение диска с валом с дополнительным креплением штифтом. Согласно рекомендациям [1] принимаем посадку H7/k6, обеспечивающую точное центрирование диска. Посадка H7 65 k6

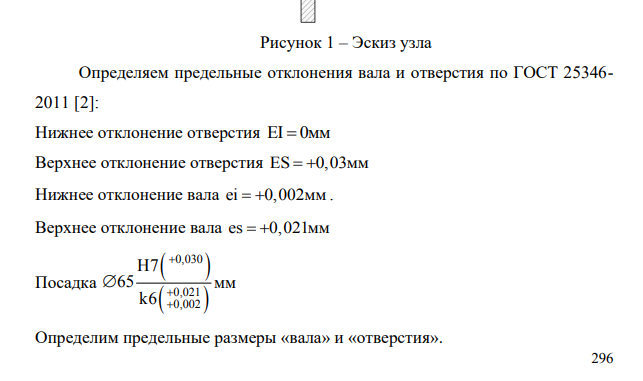

Эскиз узла представим на рисунке 1. Рисунок 1 – Эскиз узла Определяем предельные отклонения вала и отверстия по ГОСТ 25346- 2011 [2]: Нижнее отклонение отверстия EI 0 мм Верхнее отклонение отверстия ES 0,03 мм Нижнее отклонение вала ei 0,002 мм . Верхнее отклонение вала es 0,021 мм Посадка 0,030 0,021 0,002 H7 65 k6 мм Определим предельные размеры «вала» и «отверстия». 297 297 Предельные размеры отверстия: D D ES 65 0,03 60,03 б мм (1) D D EI 65 0 65 м мм (2) Предельные размеры вала: б d d es 65 0,021 65,021 мм (3) м d d ei 65 0,002 65,002 мм (4) Допуски отверстия и вала
![Исходные данные: Соединение 1 3 П Р , номинальный размер d=65мм. Соединение диска с валом с дополнительным креплением штифтом. Согласно рекомендациям [1] принимаем посадку H7/k6, обеспечивающую точное центрирование диска. Посадка H7 65 k6](/media/img/image_v2PtKum.png)
![Исходные данные: Соединение 1 3 П Р , номинальный размер d=65мм. Соединение диска с валом с дополнительным креплением штифтом. Согласно рекомендациям [1] принимаем посадку H7/k6, обеспечивающую точное центрирование диска. Посадка H7 65 k6](/media/img/image_yBggHH2.png)
![Исходные данные: Соединение 1 3 П Р , номинальный размер d=65мм. Соединение диска с валом с дополнительным креплением штифтом. Согласно рекомендациям [1] принимаем посадку H7/k6, обеспечивающую точное центрирование диска. Посадка H7 65 k6](/assets/img/1.png)
