Методы нормирования

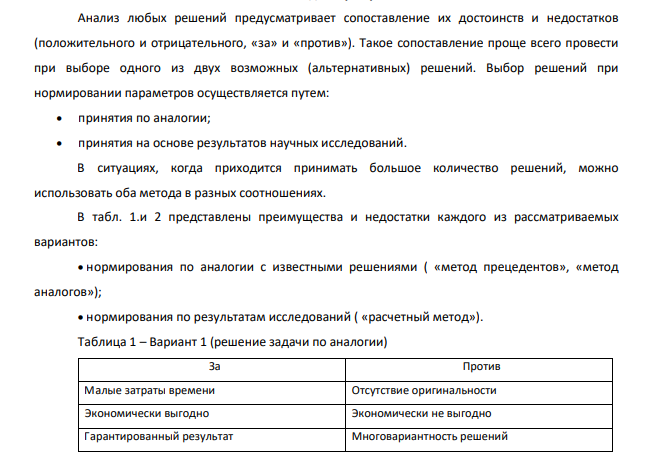

Анализ любых решений предусматривает сопоставление их достоинств и недостатков (положительного и отрицательного, «за» и «против»). Такое сопоставление проще всего провести при выборе одного из двух возможных (альтернативных) решений. Выбор решений при нормировании параметров осуществляется путем: принятия по аналогии; принятия на основе результатов научных исследований. В ситуациях, когда приходится принимать большое количество решений, можно использовать оба метода в разных соотношениях. В табл. 1.и 2 представлены преимущества и недостатки каждого из рассматриваемых вариантов: нормирования по аналогии с известными решениями ( «метод прецедентов», «метод аналогов»); нормирования по результатам исследований ( «расчетный метод»). Таблица 1 – Вариант 1 (решение задачи по аналогии) За Против Малые затраты времени Отсутствие оригинальности Экономически выгодно Экономически не выгодно Гарантированный результат Многовариантность решений Тривиальные задачи назначения параметров, особенно если это касается деталей и сопряжений вспомогательного характера или отработанных, многократно проверенных элементов конструкций, решаются методом аналогов. Отпадает необходимость проведения исследований, опасность получить ошибочные или отрицательные результаты, которые приводят к дополнительным потерям времени и труда. Применение апробированных решений позволяет не только максимально использовать опыт предшественников, но также исключить этап согласования предельных значений геометрических параметров с требованиями соответствующих стандартов. Для использования метода аналогов необходим определенный уровень квалификации, поскольку неправильный выбор аналога приведет к назначению неудачных норм со всеми вытекающими последствиями. Исследовательский метод нормирования предельных значений параметров при его корректном использовании гарантирует правильность решения и заданный уровень качества изделия. Однако исследования как теоретические, так и экспериментальные, требуют значительных затрат времени и труда, применения экспериментального оборудования, вычислительной техники и т.д.
