Расчет гладких соединений Для заданных соединений выполнить расчет посадок, построить схемы полей допусков, результаты расчетов записать в таблицу. Порядок выполнения задания: (Решение → 302)
Заказ №39301

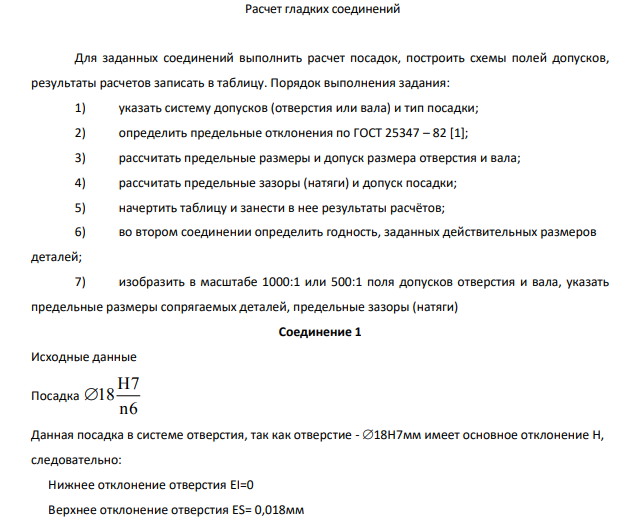

Расчет гладких соединений Для заданных соединений выполнить расчет посадок, построить схемы полей допусков, результаты расчетов записать в таблицу. Порядок выполнения задания: 1) указать систему допусков (отверстия или вала) и тип посадки; 2) определить предельные отклонения по ГОСТ 25347 – 82 [1]; 3) рассчитать предельные размеры и допуск размера отверстия и вала; 4) рассчитать предельные зазоры (натяги) и допуск посадки; 5) начертить таблицу и занести в нее результаты расчётов; 6) во втором соединении определить годность, заданных действительных размеров деталей; 7) изобразить в масштабе 1000:1 или 500:1 поля допусков отверстия и вала, указать предельные размеры сопрягаемых деталей, предельные зазоры (натяги) Соединение 1 Исходные данные Посадка H7 18 n6

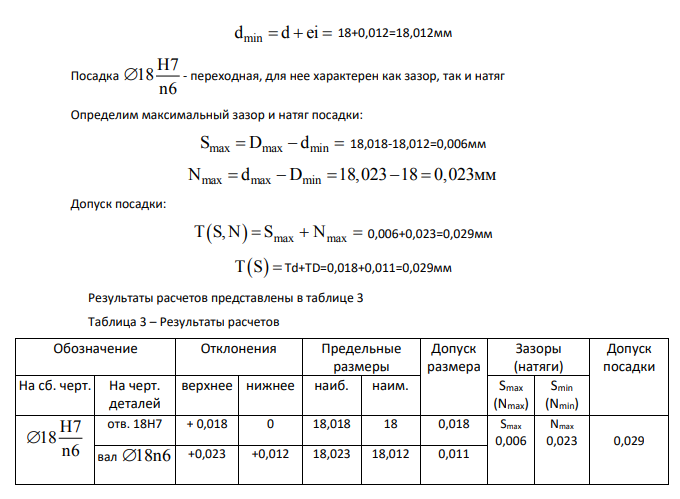

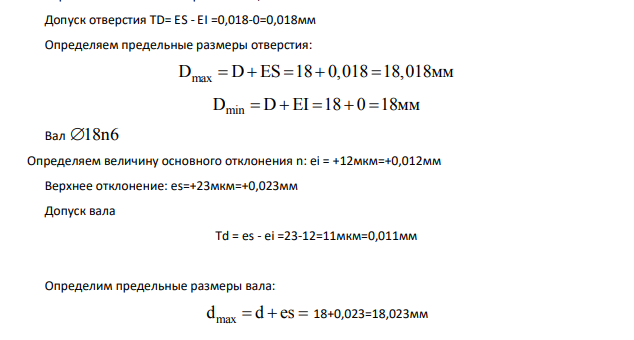

Данная посадка в системе отверстия, так как отверстие - 18Н7мм имеет основное отклонение Н, следовательно: Нижнее отклонение отверстия EI=0 Верхнее отклонение отверстия ES= 0,018мм Допуск отверстия TD= ES - EI =0,018-0=0,018мм Определяем предельные размеры отверстия: D D ES 18 0,018 18,018 max мм D D EI 18 0 18 min мм Вал 18n6 Определяем величину основного отклонения n: ei = +12мкм=+0,012мм Верхнее отклонение: es=+23мкм=+0,023мм Допуск вала Td = es - ei =23-12=11мкм=0,011мм Определим предельные размеры вала: max d d es 18+0,023=18,023мм 249 min d d ei 18+0,012=18,012мм Посадка H7 18 n6 - переходная, для нее характерен как зазор, так и натяг Определим максимальный зазор и натяг посадки: S D d max max min 18,018-18,012=0,006мм N d D 18,023 18 0,023 max max min мм Допуск посадки: T S, N S N max max 0,006+0,023=0,029мм T S Td+TD=0,018+0,011=0,029мм Результаты расчетов представлены в таблице 3 Таблица 3 – Результаты расчетов Обозначение Отклонения Предельные размеры Допуск размера Зазоры (натяги) Допуск посадки На сб. черт. На черт. деталей верхнее нижнее наиб. наим. Smax (Nmax) Smin (Nmin) H7 18 n6 отв. 18Н7 + 0,018 0 18,018 18 0,018 Smax 0,006 Nmax 0,023 0,029 вал 18n6 +0,023 +0,012 18,023 18,012 0,011




- Методы нормирования
- Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров.
- С помощью таблиц ЕСДП определить предельные размеры и величины допусков всех размеров деталей, указанных на чертежах. Неуказанные предельные размеры определяются по Н14, h14, ± IT/2 На рисунке 1 представим исходные данные
- Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. Построить схему расположения полей допусков заданного резьбового соединения. Исходные данные
- Расчет результатов измерений при заданной доверительной вероятности.
- Проверить, не противоречит ли гипотеза о нормальном законе распределения случайной погрешности имеющимся результатам измерений. Принадлежность экспериментального распределения к нормальному проверим с помощью составного критерия.
- Одно и то же напряжение измерялось 20 раз двумя вольтметрами: образцовым и рабочим. Результаты измерения образцового прибора Uoi несут в себе случайные погрешности. Результаты Upi, помимо случайных, имеют систематическую погрешность Uсист. Произвести статистическую обработку результатов измерений с заданными значениями доверительной вероятности.
- Дайте характеристику цветных металлов и сплавов. Расшифруйте маркировку, приведите состав, свойства. Если подвергаются термической обработке, то укажите режимы. Какими способами получают заготовки из каждого металла или сплава. Какова их структура. Приведите примеры применения.
- Выберите тип оборудования, инструмент и приспособления для получения шестерни с прямыми зубьями модулем m=4мм при начальном диаметре 280мм (шестерня из стали 45). Ответ проиллюстрируйте необходимыми схемами.
- Для заданной стали, пользуясь диаграммой железо – цементит, указать принципы выбора температур для полного и неполного отжига, закалки и нормализации. Указать хим. состав и структуру после предложенных видов термообработки.
- Вычертите диаграмму состояний сплавов железо – цементит, укажите фазы во всех температурно–концентрационных областях. А также структуры сталей и белых чугунов. Эта часть вопроса выполняется всеми студентами.
- Чтение чертежа детали
- Расшифруйте условное обозначение данного соединения: 253 D – 6×11×14H7/g6×3D9/f7 Задано прямобочное шлицевое соединение. Вид центрирования – по наружному диаметру шлиц, так как в начале обозначения шлиц стоит буква D.
- Расшифруйте условное обозначение данного соединения: M60×4 – 4H5Н/4h Резьбовое соединение, резьба метрическая, с номинальным диаметром D=60мм, Шаг резьбы по ГОСТ 8724-81 Р=4мм.
