ОТЧЁТ по лабораторной работе №7-1 ИССЛЕДОВАНИЕ ТЕМПЕРАТУРНОЙ ЗАВИСИМОСТИ СОПРОТИВЛЕНИЯ МЕТАЛЛОВ И ПОЛУПРОВОДНИКОВ (Решение → 14678)
Заказ №39164
ОТЧЁТ по лабораторной работе №7-1 ИССЛЕДОВАНИЕ ТЕМПЕРАТУРНОЙ ЗАВИСИМОСТИ СОПРОТИВЛЕНИЯ МЕТАЛЛОВ И ПОЛУПРОВОДНИКОВ Цель работы: Изучение влияния температуры на электрические свойстваметаллов и полупроводников.
Решение

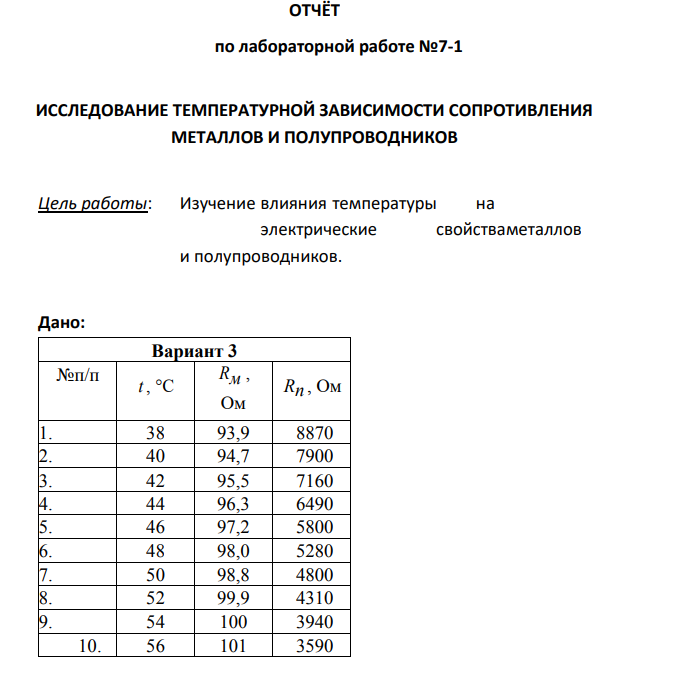

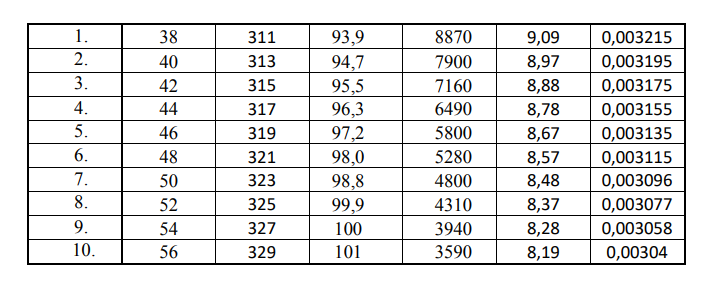

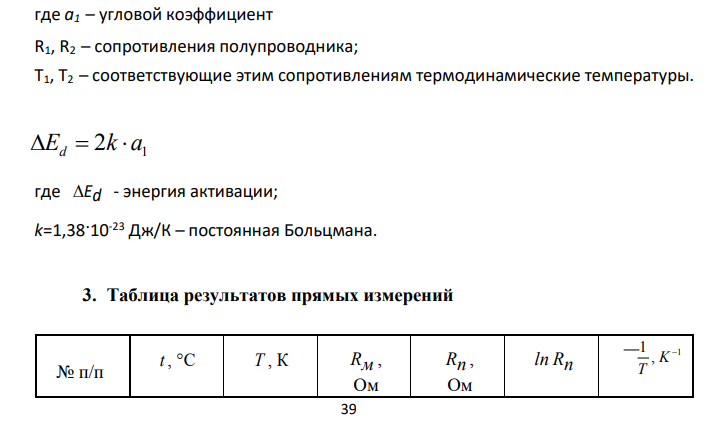

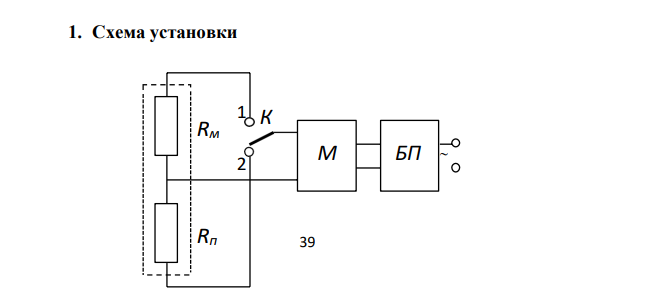

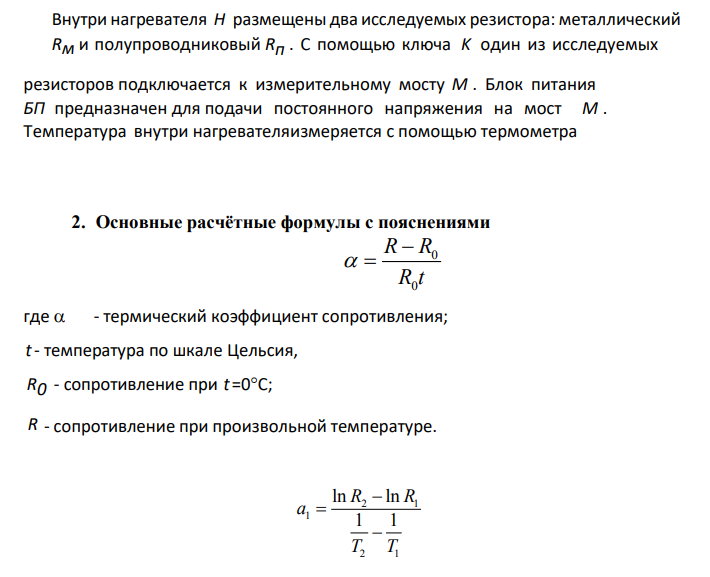

Дано: Вариант 3 №п/п t , С Rм , Ом Rп , Ом 1. 38 93,9 8870 2. 40 94,7 7900 3. 42 95,5 7160 4. 44 96,3 6490 5. 46 97,2 5800 6. 48 98,0 5280 7. 50 98,8 4800 8. 52 99,9 4310 9. 54 100 3940 10. 56 101 3590 1. Схема установки Rм 1 К 2 M БП Rп 39 7 Н 39 8 Внутри нагревателя H размещены два исследуемых резистора: металлический Rм и полупроводниковый Rп . С помощью ключа K один из исследуемых резисторов подключается к измерительному мосту M . Блок питания БП предназначен для подачи постоянного напряжения на мост M . Температура внутри нагревателяизмеряется с помощью термометра 2. Основные расчётные формулы с пояснениями 0 0 R R R t где - термический коэффициент сопротивления; t- температура по шкале Цельсия, R0 - сопротивление при t=0С; R - сопротивление при произвольной температуре. 2 1 1 2 1 ln ln 1 1 R R a T T где a1 – угловой коэффициент R1, R2 – сопротивления полупроводника; Т1, Т2 – соответствующие этим сопротивлениям термодинамические температуры. 1 2 E k a d где Ed - энергия активации; k=1,38·10-23 Дж/К – постоянная Больцмана. 3. Таблица результатов прямых измерений № п/п t , С T , К Rм , Ом Rп , Ом ln Rп 1 1 , K T 39 9 1. 38 311 93,9 8870 9,09 0,003215 2. 40 313 94,7 7900 8,97 0,003195 3. 42 315 95,5 7160 8,88 0,003175 4. 44 317 96,3 6490 8,78 0,003155 5. 46 319 97,2 5800 8,67 0,003135 6. 48 321 98,0 5280 8,57 0,003115 7. 50 323 98,8 4800 8,48 0,003096 8. 52 325 99,9 4310 8,37 0,003077 9. 54 327 100 3940 8,28 0,003058 10. 56 329 101 3590 8,19 0,00304
