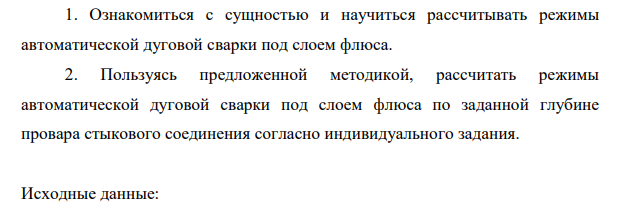

Ознакомиться с сущностью и научиться рассчитывать режимы автоматической дуговой сварки под слоем флюса. 2. Пользуясь предложенной методикой, рассчитать режимы автоматической дуговой сварки под слоем флюса по заданной глубине провара стыкового соединения согласно индивидуального задания. (Решение → 1178)
Заказ №39301

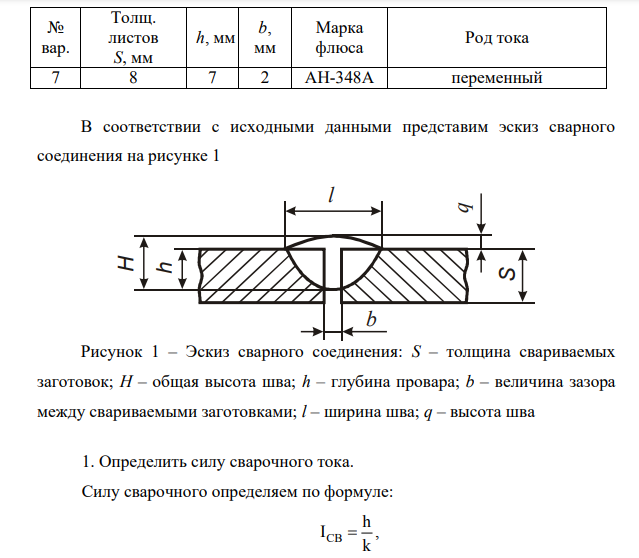

Ознакомиться с сущностью и научиться рассчитывать режимы автоматической дуговой сварки под слоем флюса. 2. Пользуясь предложенной методикой, рассчитать режимы автоматической дуговой сварки под слоем флюса по заданной глубине провара стыкового соединения согласно индивидуального задания. Исходные данные: 65 № вар. Толщ. листов S, мм h, мм b, мм Марка флюса Род тока 7 8 7 2 АН-348А переменный

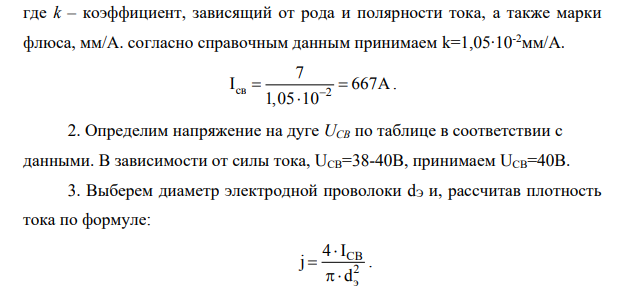

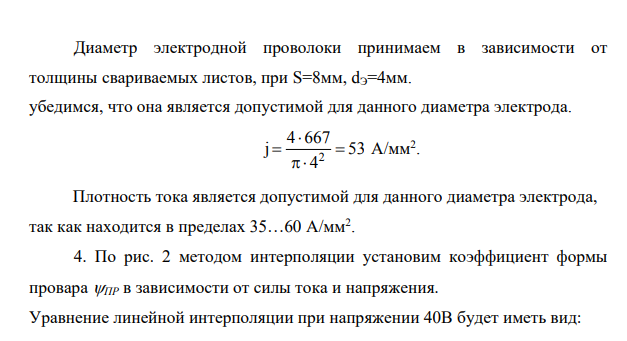

Диаметр электродной проволоки принимаем в зависимости от толщины свариваемых листов, при S=8мм, dЭ=4мм. убедимся, что она является допустимой для данного диаметра электрода. 2 4 667 j 53 4 А/мм2 . Плотность тока является допустимой для данного диаметра электрода, так как находится в пределах 35…60 А/мм2 . 4. По рис. 2 методом интерполяции установим коэффициент формы провара ПР в зависимости от силы тока и напряжения. Уравнение линейной интерполяции при напряжении 40В будет иметь вид: Ψ=-0,007∙ СВ I +7,35. Тогда при СВ I =667А. ΨПР=-0,007∙667+7,35=2,68. Рисунок 2 – Зависимость коэффициента формы провара (проволока 4 мм) 5. Определить ширину шва по формуле: ПР l h , 67 l 2,68 7 18,76 мм. 6. Рассчитать выпуклость шва: B l q , В 0,008 IСВ, при 620 А IСВ 1000 А, В 0,008 667=5,3, 18,76 q 3,5 5,3 мм. 7. Рассчитать площадь сечения наплавленного металла согласно геометрии заданного сварного соединения (рисунок 1). FН = FВАЛ + FПРЯМ, где FВАЛ = 0,67 l q – площадь сечения наплавленного валика
