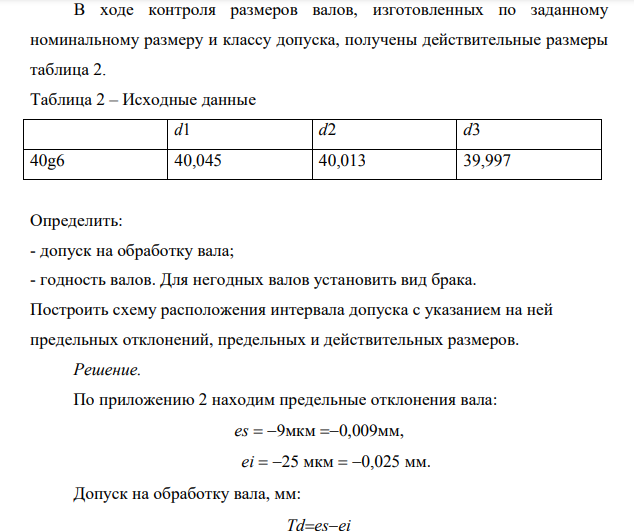

В ходе контроля размеров валов, изготовленных по заданному номинальному размеру и классу допуска, получены действительные размеры таблица 2. Таблица 2 – Исходные данные d1 d2 d3 40g6 40,045 40,013 39,997 Определить: - допуск на обработку вала; - годность валов. Для негодных валов установить вид брака. Построить схему расположения интервала допуска с указанием на ней предельных отклонений, предельных и действительных размеров

Решение. По приложению 2 находим предельные отклонения вала: es мкм мм, ei  мкм 0,025 мм. Допуск на обработку вала, мм: Tdesei Td 0,009   0,025 0,016. Годность изготовленных валов по их действительным размерам оценивается по условию: min Д max d d d   Предельные размеры отверстия, мм: dmax  d  es, dmax  40  (-0,009)  39,991,
