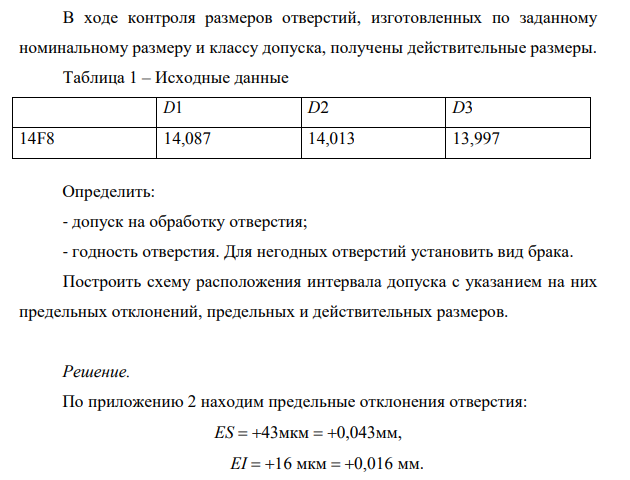

В ходе контроля размеров отверстий, изготовленных по заданному номинальному размеру и классу допуска, получены действительные размеры. Таблица 1 – Исходные данные D1 D2 D3 14F8 14,087 14,013 13,997 Определить: - допуск на обработку отверстия; - годность отверстия. Для негодных отверстий установить вид брака. Построить схему расположения интервала допуска с указанием на них предельных отклонений, предельных и действительных размеров.

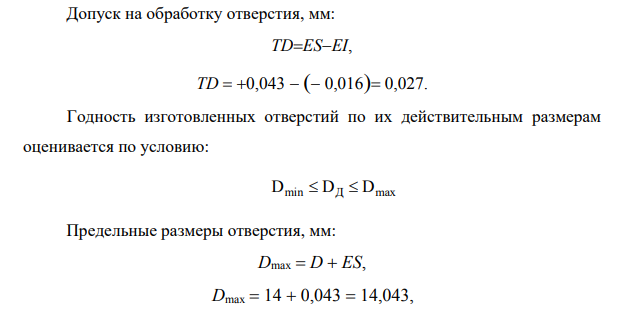

Решение. По приложению 2 находим предельные отклонения отверстия: ES 43мкм 0,043мм, EI 6 мкм 0,016 мм. Допуск на обработку отверстия, мм: TDESEI, TD 0,043   0,016 0,027. Годность изготовленных отверстий по их действительным размерам оценивается по условию: D D D min   Д max Предельные размеры отверстия, мм: Dmax  D  ES, Dmax  14  0,043  14,043,
