Рассмотрение предложенных марок сталей. У12, Х6ВФ, Х12Ф1, 40ХНМА. (Решение → 1190)

Заказ №39301

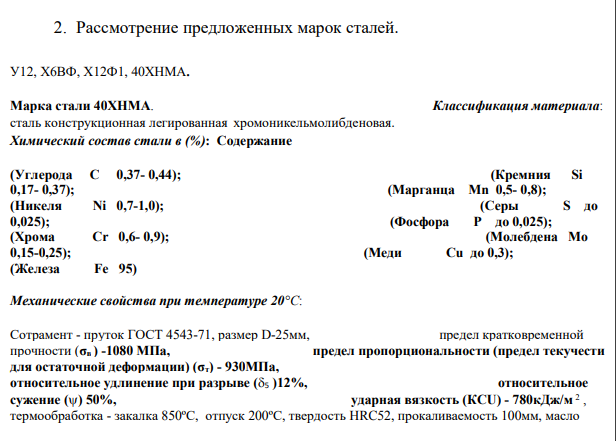

Рассмотрение предложенных марок сталей. У12, Х6ВФ, Х12Ф1, 40ХНМА.

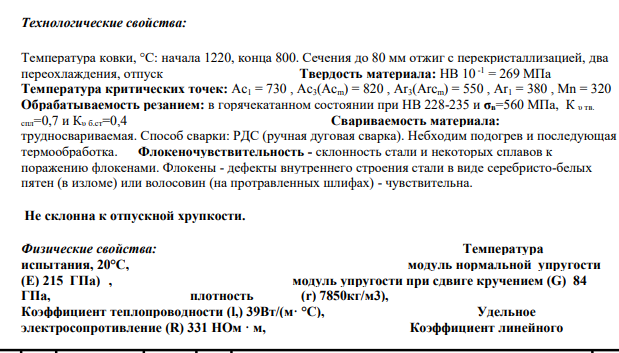

Марка стали 40ХНМА. Классификация материала: сталь конструкционная легированная хромоникельмолибденовая. Химический состав стали в (%): Содержание (Углерода С 0,37- 0,44); (Кремния Si 0,17- 0,37); (Марганца Mn 0,5- 0,8); (Никеля Ni 0,7-1,0); (Серы S до 0,025); (Фосфора P до 0,025); (Хрома Сr 0,6- 0,9); (Молебдена Mo 0,15-0,25); (Меди Cu до 0,3); (Железа Fe 95) Механические свойства при температуре 20°С: Сотрамент - пруток ГОСТ 4543-71, размер D-25мм, предел кратковременной прочности (σв ) -1080 МПа, предел пропорциональности (предел текучести для остаточной деформации) (σт) - 930МПа, относительное удлинение при разрыве (5 )12%, относительное сужение () 50%, ударная вязкость (КСU) - 780кДж/м2 , термообработка - закалка 850ºС, отпуск 200ºС, твердость HRC52, прокаливаемость 100мм, масло
