Проверка правильности взаимной увязки допусков формы, расположения, а также шероховатости поверхностей и допусков на размеры (Решение → 1193)
Заказ №39301
Проверка правильности взаимной увязки допусков формы, расположения, а также шероховатости поверхностей и допусков на размеры

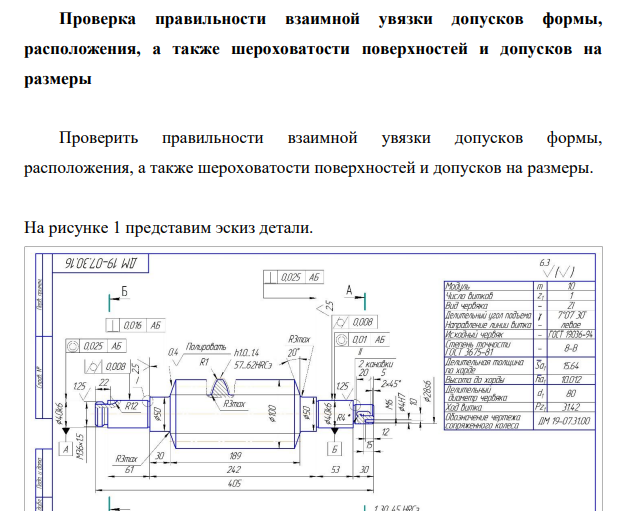

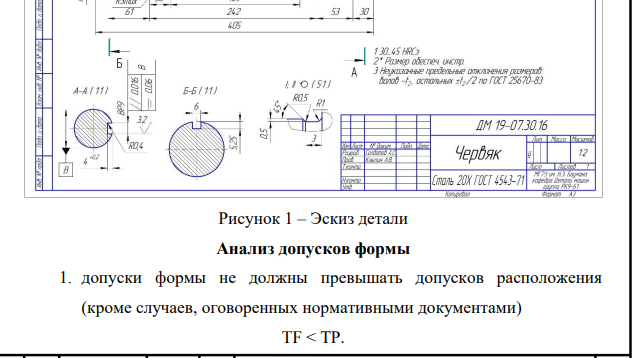

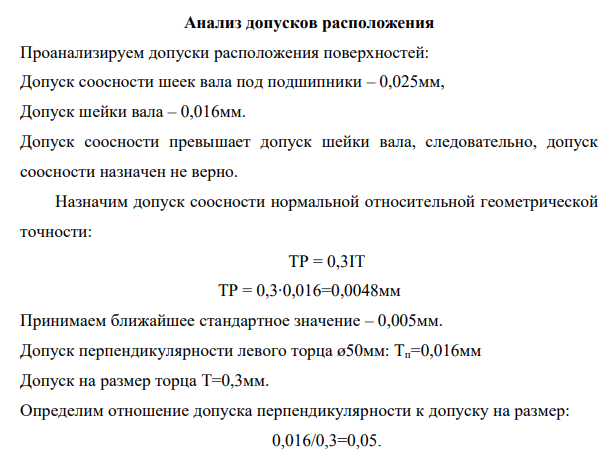

Проверить правильности взаимной увязки допусков формы, расположения, а также шероховатости поверхностей и допусков на размеры. На рисунке 1 представим эскиз детали. Рисунок 1 – Эскиз детали Анализ допусков формы 1. допуски формы не должны превышать допусков расположения (кроме случаев, оговоренных нормативными документами) TF < ТР. 751 Изм. Лист № докум. Подпись Дата Лист 751 КМИИТ.711358.009 Перв. примен. Справ. № Подпись и дата Инв. № дубл. Взам. инв. № Подпись и дата Инв. № подл. На чертеже заданы следующие допуски формы: Допуск цилиндричности шеек вала под подшипники – 0,008мм Данный допуск не должен превышать допуска соосности шеек вала под подшипники – 0,025мм 0,008<0,025, следовательно, допуск цилиндричности задан верно. Для допуска формы TF должно выполняться неравенство: TF < 0.5IT В остальных случаях допуск формы не назначается. Допуск цилиндричности шеек вала под подшипники – 0,008мм Размер шейки вала-40k6, Td=0.016 TF=0.5IT, следовательно, допуск формы целесообразней было бы не назначать. Анализ допусков расположения Проанализируем допуски расположения поверхностей: Допуск соосности шеек вала под подшипники – 0,025мм, Допуск шейки вала – 0,016мм. Допуск соосности превышает допуск шейки вала, следовательно, допуск соосности назначен не верно. Назначим допуск соосности нормальной относительной геометрической точности: ТР = 0,3IT ТР = 0,3∙0,016=0,0048мм Принимаем ближайшее стандартное значение – 0,005мм. Допуск перпендикулярности левого торца ø50мм: Тп=0,016мм Допуск на размер торца T=0,3мм. Определим отношение допуска перпендикулярности к допуску на размер: 0,016/0,3=0,05.
