Задан номинальный размер и обозначение посадки Н10 500 d10 Изобразить схему расположения интервалов допусков посадок. (Решение → 1188)
Заказ №39301

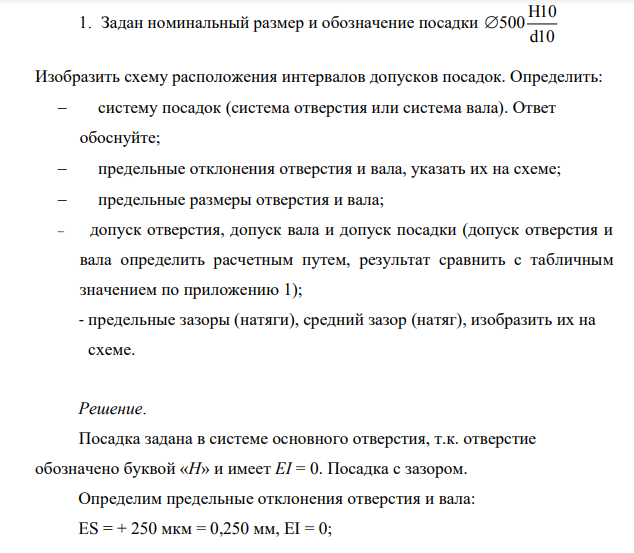

Задан номинальный размер и обозначение посадки Н10 500 d10 Изобразить схему расположения интервалов допусков посадок. Определить: систему посадок (система отверстия или система вала). Ответ обоснуйте; предельные отклонения отверстия и вала, указать их на схеме; предельные размеры отверстия и вала; допуск отверстия, допуск вала и допуск посадки (допуск отверстия и вала определить расчетным путем, результат сравнить с табличным значением по приложению 1); - предельные зазоры (натяги), средний зазор (натяг), изобразить их на схеме.
Решение. Посадка задана в системе основного отверстия, т.к. отверстие обозначено буквой «Н» и имеет EI = 0. Посадка с зазором. Определим предельные отклонения отверстия и вала: ES = + 250 мкм = 0,250 мм, EI = 0; 29 es = -230 мкм = - 0,230 мм, ei = -480 мкм = -0,480 мм. Построим схему расположения интервалов допусков. Рисунок 1 – Схема расположения полей допусков посадки Допуск отверстия, мкм: TDESEI, TD=+250–0=250
- Выбрать режимы термообработки указанных деталей
- Рассмотрение предложенных марок сталей. У12, Х6ВФ, Х12Ф1, 40ХНМА.
- Выбрать сталь для изготовления матрицы вырубного штампа. Стали: У12, Х6ВФ, Х12Ф1, 40ХНМА.
- При измерении, объёма (V) получены следующие результаты: Таблица 1- Результаты измерений. № п/п Vi, м3 1 300 2 300 3 302 4 298 5 305 6 301
- Проверка правильности взаимной увязки допусков формы, расположения, а также шероховатости поверхностей и допусков на размеры
