Задан номинальный размер и обозначение посадки Р9 72 h9 (Решение → 1187)
Заказ №39301

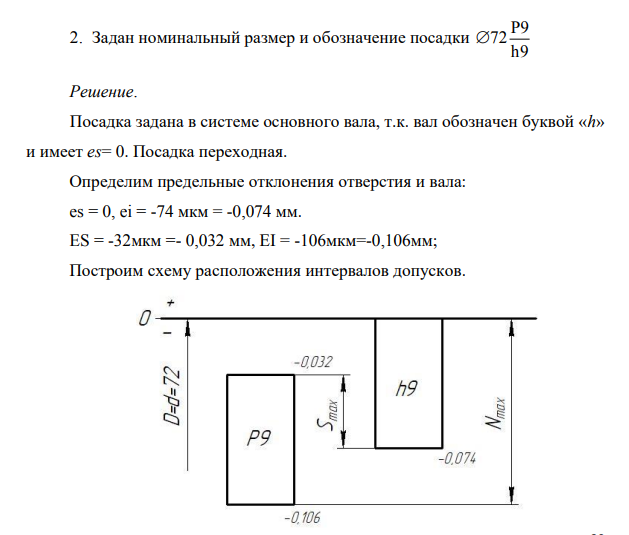

Задан номинальный размер и обозначение посадки Р9 72 h9
Решение. Посадка задана в системе основного вала, т.к. вал обозначен буквой «h» и имеет es= 0. Посадка переходная. Определим предельные отклонения отверстия и вала: es = 0, ei = -74 мкм = -0,074 мм. ES = -32мкм =- 0,032 мм, EI = -106мкм=-0,106мм; Построим схему расположения интервалов допусков. 31 Рисунок 2 – Схема расположения полей допусков посадки Допуск отверстия, мкм:
