Проектирование станочного приспособления

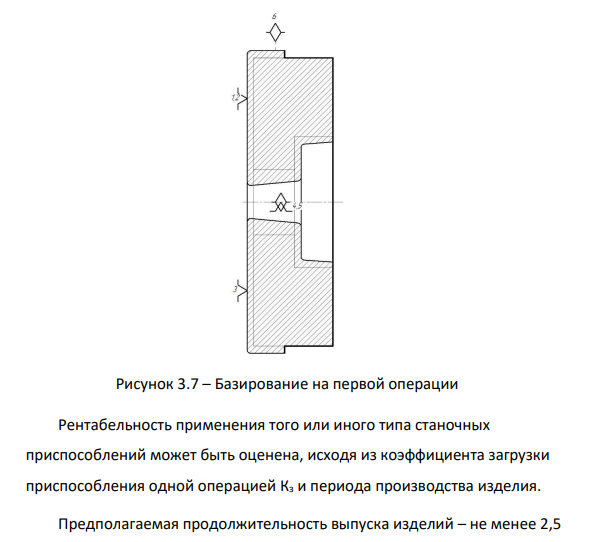

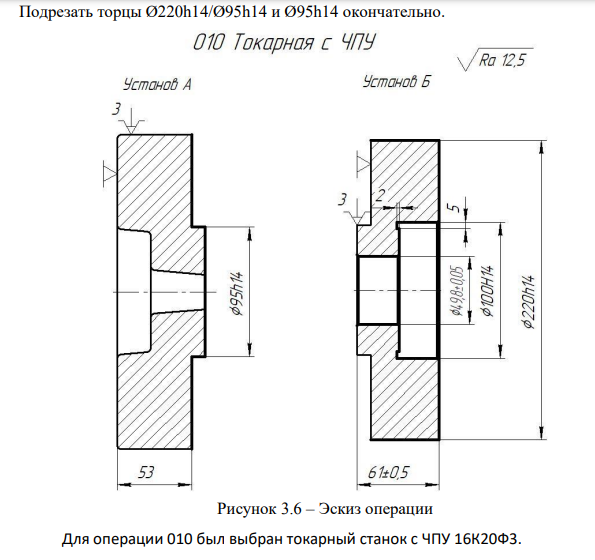

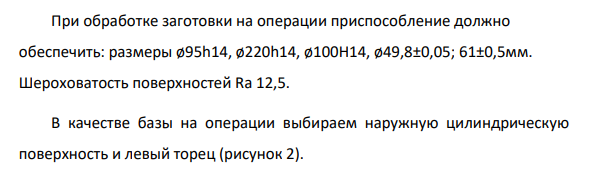

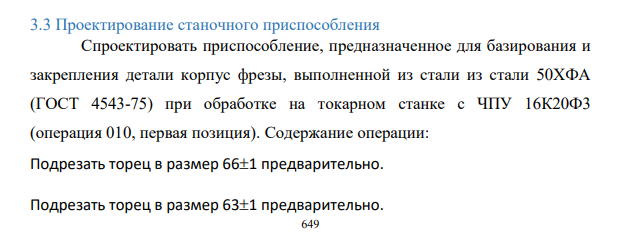

Спроектировать приспособление, предназначенное для базирования и закрепления детали корпус фрезы, выполненной из стали из стали 50ХФА (ГОСТ 4543-75) при обработке на токарном станке с ЧПУ 16К20Ф3 (операция 010, первая позиция). Содержание операции: Подрезать торец в размер 661 предварительно. Подрезать торец в размер 631 предварительно. 650 Подрезать торцы Ø220h14/Ø95h14 и Ø95h14 окончательно. Для операции 010 был выбран токарный станок с ЧПУ 16К20Ф3. При обработке заготовки на операции приспособление должно обеспечить: размеры ø95h14, ø220h14, ø100H14, ø49,8±0,05; 61±0,5мм. Шероховатость поверхностей Ra 12,5. В качестве базы на операции выбираем наружную цилиндрическую поверхность и левый торец (рисунок 2).
