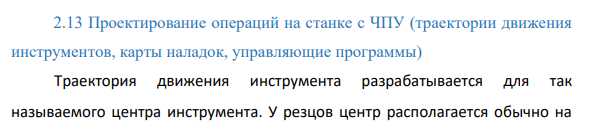

Проектирование операций на станке с ЧПУ (траектории движения инструментов, карты наладок, управляющие программы)

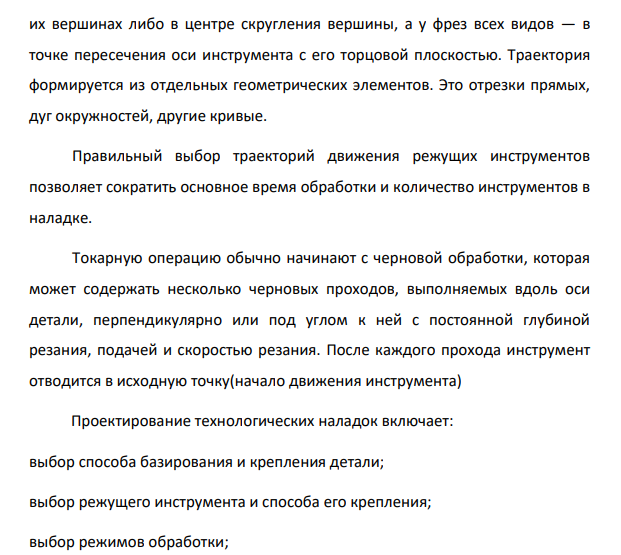

Траектория движения инструмента разрабатывается для так называемого центра инструмента. У резцов центр располагается обычно на 630 их вершинах либо в центре скругления вершины, а у фрез всех видов — в точке пересечения оси инструмента с его торцовой плоскостью. Траектория формируется из отдельных геометрических элементов. Это отрезки прямых, дуг окружностей, другие кривые. Правильный выбор траекторий движения режущих инструментов позволяет сократить основное время обработки и количество инструментов в наладке. Токарную операцию обычно начинают с черновой обработки, которая может содержать несколько черновых проходов, выполняемых вдоль оси детали, перпендикулярно или под углом к ней с постоянной глубиной резания, подачей и скоростью резания. После каждого прохода инструмент отводится в исходную точку(начало движения инструмента) Проектирование технологических наладок включает: выбор способа базирования и крепления детали; выбор режущего инструмента и способа его крепления; выбор режимов обработки; составление эскизов технологических наладок;
