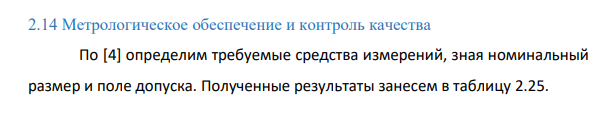

Метрологическое обеспечение и контроль качества

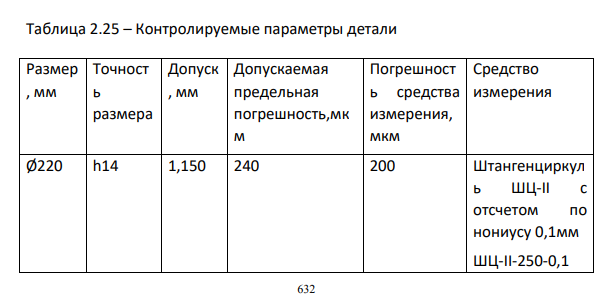

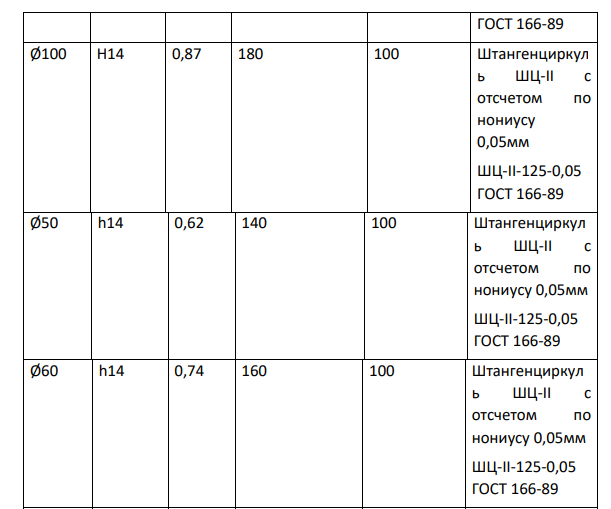

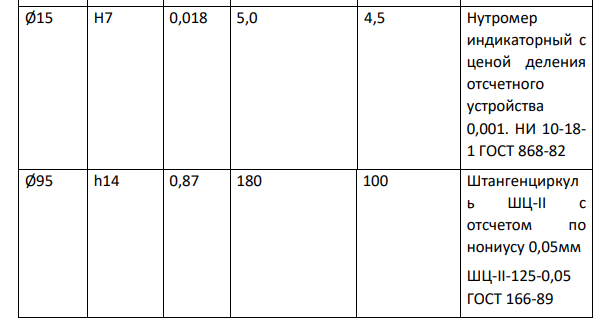

По [4] определим требуемые средства измерений, зная номинальный размер и поле допуска. Полученные результаты занесем в таблицу 2.25. Таблица 2.25 – Контролируемые параметры детали Размер , мм Точност ь размера Допуск , мм Допускаемая предельная погрешность,мк м Погрешност ь средства измерения, мкм Средство измерения Ø220 h14 1,150 240 200 Штангенциркул ь ШЦ-II с отсчетом по нониусу 0,1мм ШЦ-II-250-0,1 ГОСТ 166-89 Ø100 Н14 0,87 180 100 Штангенциркул ь ШЦ-II с отсчетом по нониусу 0,05мм ШЦ-II-125-0,05 ГОСТ 166-89 Ø50 h14 0,62 140 100 Штангенциркул ь ШЦ-II с отсчетом по нониусу 0,05мм ШЦ-II-125-0,05 ГОСТ 166-89 Ø60 h14 0,74 160 100 Штангенциркул ь ШЦ-II с отсчетом по нониусу 0,05мм ШЦ-II-125-0,05 ГОСТ 166-89 Ø15 H7 0,018 5,0 4,5 Нутромер индикаторный с ценой деления отсчетного устройства 0,001. НИ 10-18- 1 ГОСТ 868-82 Ø95 h14 0,87 180 100 Штангенциркул ь ШЦ-II с отсчетом по нониусу 0,05мм ШЦ-II-125-0,05 ГОСТ 166-89
