Назначение припусков и определение межоперационных размеров

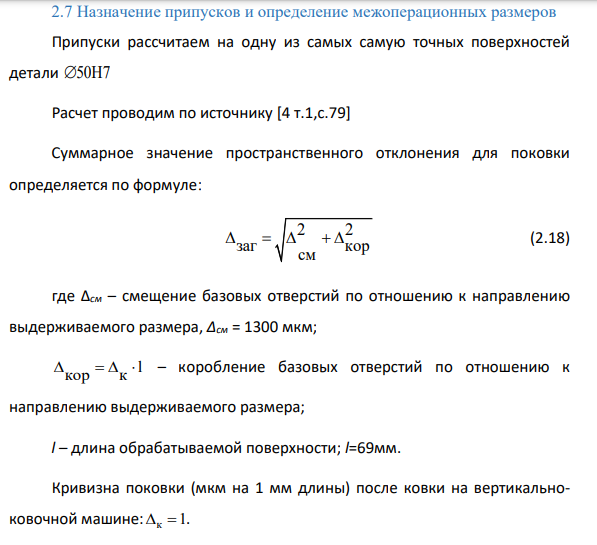

Припуски рассчитаем на одну из самых самую точных поверхностей детали 50Н7 Расчет проводим по источнику [4 т.1,с.79] Суммарное значение пространственного отклонения для поковки определяется по формуле 2 2 заг кор см      (2.18) где Δсм – смещение базовых отверстий по отношению к направлению выдерживаемого размера, ∆см = 1300 мкм; l кор к     – коробление базовых отверстий по отношению к направлению выдерживаемого размера; l – длина обрабатываемой поверхности; l=69мм. Кривизна поковки (мкм на 1 мм длины) после ковки на вертикальноковочной машине: к  1. 69 кор   мм. 2 2 69 1300 1301 заг     (мкм). Остаточное отклонение расположения заготовки после обработки     ост у з К (2.19) где Ку - коэффициент уточнения, з - кривизна заготовки. Ниже в таблице приведены результаты расчетов. Таблица 2.15 – Результаты расчетов 598 Технологический переход Ку з ,мм ост ,мм После механической обработки : Черновой 0,06 1000 60 получистовой 0,05 500 25 Чистовой 0,04 300 12 После шлифования : чернового 0,03 60 1,8 чистового 0,02 60 1,2 Расчет ведем по формулам: min i i 1 i   i 1 2z 2 Rz h             (2.20) i 1 i mini a a 2z    . (2.21) mini maxi i a a T   . (2.22) mini mini mini 1 2z a a    . (2.23) maxi maxi maxi 1 2z a a    . (2.24) Полученные значения заносим в таблицу 19.
