Выбор и расчет посадок шлицевого соединения Исходные данные: внутренний диаметр d = 102 мм; наружный диаметр D = 112 мм; вид центрирования – по b. Число шлицев z=10. (Решение → 4074)
Заказ №39301

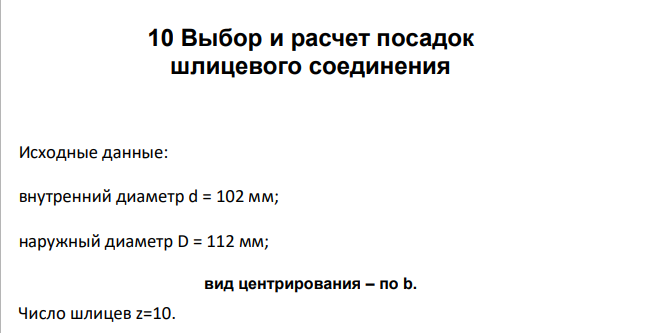

Выбор и расчет посадок шлицевого соединения Исходные данные: внутренний диаметр d = 102 мм; наружный диаметр D = 112 мм; вид центрирования – по b. Число шлицев z=10.

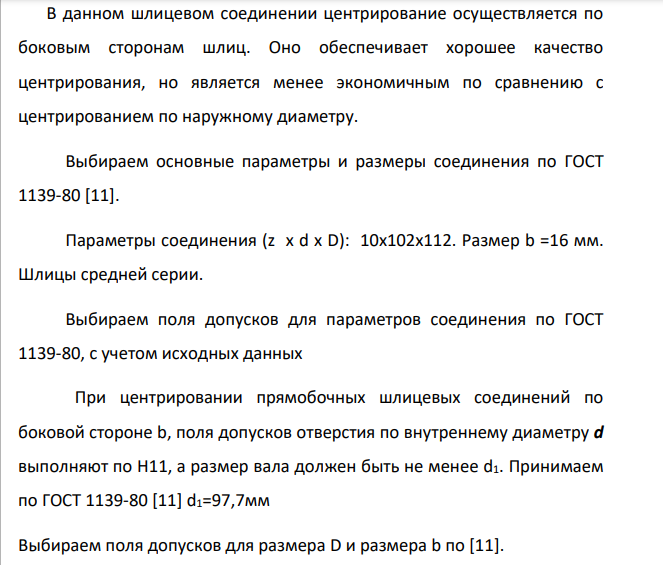

В данном шлицевом соединении центрирование осуществляется по боковым сторонам шлиц. Оно обеспечивает хорошее качество центрирования, но является менее экономичным по сравнению с центрированием по наружному диаметру. Выбираем основные параметры и размеры соединения по ГОСТ 1139-80 [11]. Параметры соединения (z x d x D): 10x102x112. Размер b =16 мм. Шлицы средней серии. Выбираем поля допусков для параметров соединения по ГОСТ 1139-80, с учетом исходных данных При центрировании прямобочных шлицевых соединений по боковой стороне b, поля допусков отверстия по внутреннему диаметру d выполняют по H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 [11] d1=97,7мм Выбираем поля допусков для размера D и размера b по [11]. 548 Для размера D : втулка – Н12; вал – a11. Посадка – H12/a11. Для размера b : втулка – D9; вал – e8. Посадка – D9/e8. Обозначение на сборочном чертеже: H11 H12 D9 b 10 102 112 16 d1 a11 e8 Шлицевый вал: b 10 102 112a11 16e8 . Шлицевая втулка: b 10 102 112H12 16D9 . Назначаем предельные отклонения: Посадка внутреннего диаметра 0,22 H11 102 мм d1 . Посадка наружного диаметра 0,35 0,41 0,63 H12 112 мм a11 . Посадка по ширине шлиц 0,093 0,050 0,032 0,059 D9 16 мм e8 . Определяем предельные размеры. Заполняем таблицу 2. Таблица 2 – Размерные характеристики деталей шлицевого соединения Наименование размера Номинальный размер, мм Поле допуск а Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм верхне е ES (es) нижне е EI
