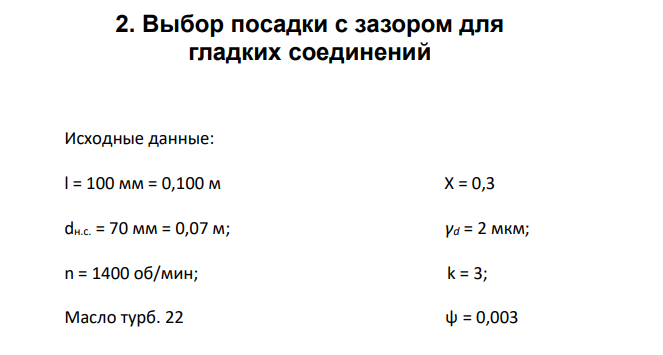

Выбор посадки с зазором для гладких соединений Исходные данные: l = 100 мм = 0,100 м X = 0,3 dн.с. = 70 мм = 0,07 м; γd = 2 мкм; n = 1400 об/мин; k = 3; Масло турб. 22 ψ = 0,003

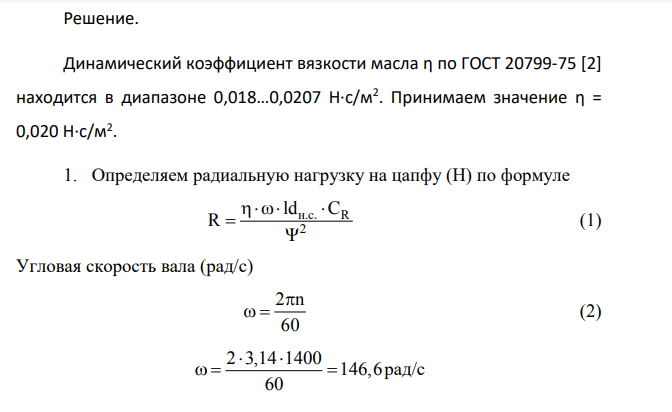

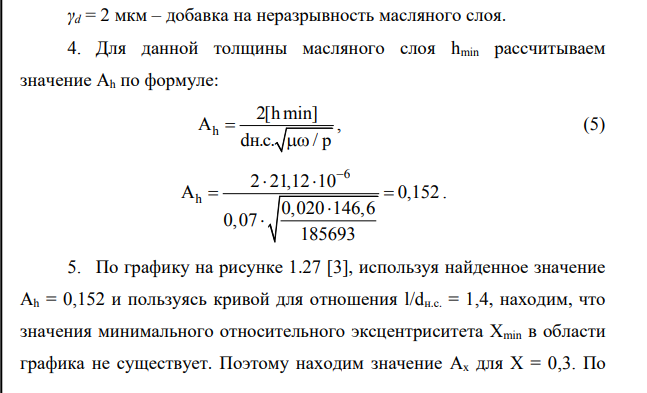

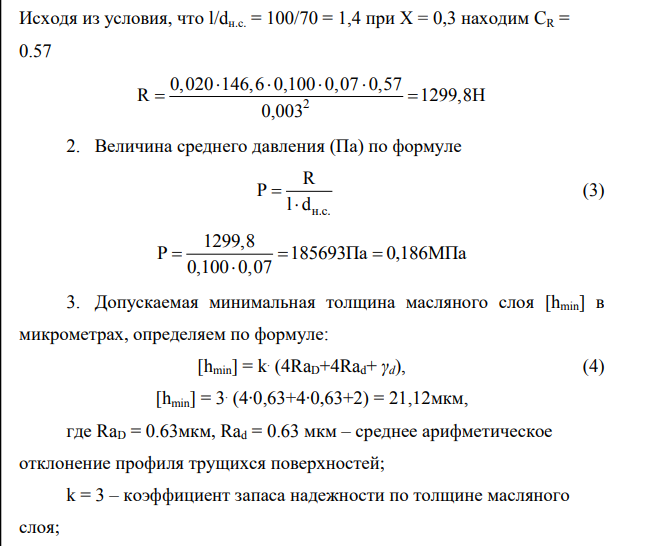

Решение. Динамический коэффициент вязкости масла η по ГОСТ 20799-75 [2] находится в диапазоне 0,018…0,0207 Н∙с/м2 . Принимаем значение η = 0,020 Н∙с/м2 . 1. Определяем радиальную нагрузку на цапфу (Н) по формуле н.с. R 2 ld C R Ψ    (1) Угловая скорость вала (рад/с) 2 n 60    (2) 2 3,14 1400 146,6 60      рад/с 511 Исходя из условия, что l/dн.с. = 100/70 = 1,4 при X = 0,3 находим CR = 0.57 2 0,020 146,6 0,100 0,07 0,57 R 1299,8Н 0,003       2. Величина среднего давления (Па) по формуле н.с. R P l d   (3) 1299,8 P 185693Па 0,186МПа 0,100 0,07     3. Допускаемая минимальная толщина масляного слоя [hmin] в микрометрах, определяем по формуле: [hmin] = k. (4RaD+4Rad+ γd), (4) [hmin] = 3 . (4∙0,63+4∙0,63+2) = 21,12мкм, где RaD = 0.63мкм, Rad = 0.63 мкм – среднее арифметическое отклонение профиля трущихся поверхностей; k = 3 – коэффициент запаса надежности по толщине масляного слоя; γd = 2 мкм – добавка на неразрывность масляного слоя. 4. Для данной толщины масляного слоя hmin рассчитываем значение Ah по формуле: h 2[h min] A dн.с. / p   , (5) 6 h 2 21,12 10 A 0,152 0,020 146,6 185693 0,07        . 5. По графику на рисунке 1.27 [3], используя найденное значение Ah = 0,152 и пользуясь кривой для отношения l/dн.с. = 1,4, находим, что значения минимального относительного эксцентриситета Xmin в области графика не существует. Поэтому находим значение Ax для X = 0,3.
