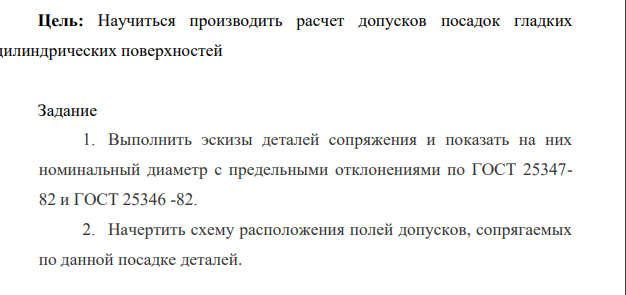

Выполнить эскизы деталей сопряжения и показать на них номинальный диаметр с предельными отклонениями по ГОСТ 25347- 82 и ГОСТ 25346 -82. 2. Начертить схему расположения полей допусков, сопрягаемых по данной посадке деталей. (Решение → 511)
Заказ №39301

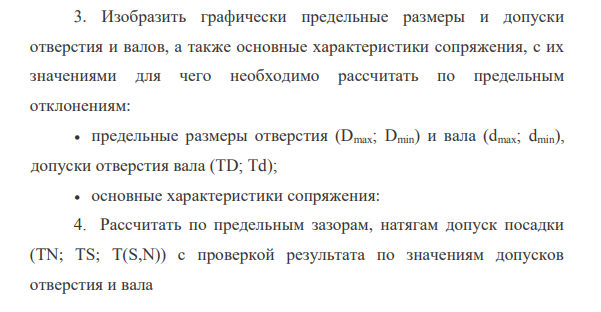

Выполнить эскизы деталей сопряжения и показать на них номинальный диаметр с предельными отклонениями по ГОСТ 25347- 82 и ГОСТ 25346 -82. 2. Начертить схему расположения полей допусков, сопрягаемых по данной посадке деталей. 3. Изобразить графически предельные размеры и допуски отверстия и валов, а также основные характеристики сопряжения, с их значениями для чего необходимо рассчитать по предельным отклонениям: предельные размеры отверстия (Dmax; Dmin) и вала (dmax; dmin), допуски отверстия вала (TD; Td); основные характеристики сопряжения: 4. Рассчитать по предельным зазорам, натягам допуск посадки (TN; TS; T(S,N)) с проверкой результата по значениям допусков отверстия и вала Исходные данные: Номинальный диаметр-10мм. Посадка K8/h7.

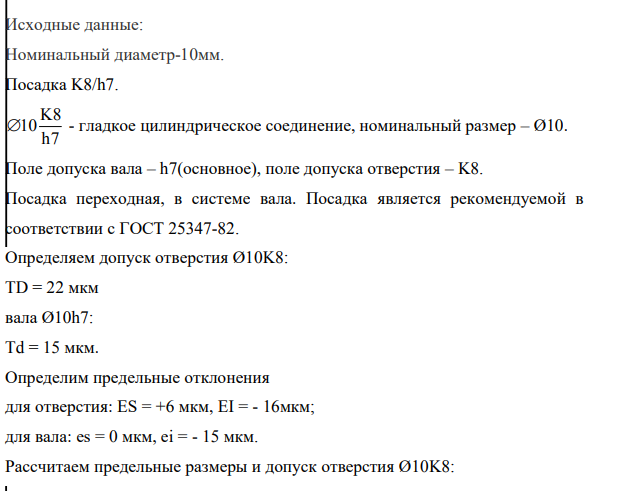

- гладкое цилиндрическое соединение, номинальный размер – Ø10. Поле допуска вала – h7(основное), поле допуска отверстия – K8. Посадка переходная, в системе вала. Посадка является рекомендуемой в соответствии с ГОСТ 25347-82. Определяем допуск отверстия Ø10K8: TD = 22 мкм вала Ø10h7: Td = 15 мкм. Определим предельные отклонения для отверстия: ES = +6 мкм, EI = - 16мкм; для вала: es = 0 мкм, ei = - 15 мкм. Рассчитаем предельные размеры и допуск отверстия Ø10K8
- При измерениях вала ø48h12(-0,25) получены следующие результаты: 47,72; 47,75; 47,76; 47,80; 47,81; 47,82; 47,82; 47,83; 47,85; 47,87; 47,88; 47,88; 47,90; 47,91; 47,92; 47,92; 47,93; 47,94; 47,96; 47,98; 47,99 мм.
- Произведено 10 измерений сопротивления резистора Номер измерения Сопротивление, кОм 1 0,3 2 0,5 3 0,6 4 0,3 5 0,7 6 0,4 7 0,8 8 0,5 9 0,6 10 0,8 Предполагая закон распределения полученных результатов нормальным, определить доверительный интервал истинного значения сопротивления резистора с доверительной вероятностью Р=0,95.
- Результаты измерений диаметра диска соответствуют: 55,4; 55,6; 55,8; 55,7; 54,9; 54,8; 55мм. Чему равна площадь диска? Ответ записать в стандартной форме с учетом правил округления абсолютной и относительной погрешностей.
- После округления получены следующие результаты измерений: А=(44,3±0,2)с; В=(63,3±0,4)мм; С=(139±4)г. Чему равны относительные погрешности в данных результатах? Какие физические величины представляют А, В, С?
- При многократном измерении длины L получены значения в миллиметрах: 30,2; 30,0; 30,4; 29,7; 30,3; 29,9;30,2. Укажите доверительные границы истинного значения длины с вероятностью 0,98 (tp=3,143).
- Технологические особенности сварки углеродистых и легированных сталей. приведите марку сварочной проволоки.
- Опишите физическую сущность процесса деформирования срезаемого слоя, наклепа и нароста в процессе резания. Укажите влияние наклепа и нароста на точность и шероховатость обработанной поверхности.
- После округления получены следующие результаты измерений: А=(15,7±0,2)с; В=(11,3±0,5)мм; С=(452±8)г. Чему равны относительные погрешности в данных результатах? Какие физические величины представляют А, В, С?
- При многократном измерении длины L получены значения в миллиметрах: 20,2; 20,0; 20,4; 19,7; 20,3; 19,9;20,2. Укажите доверительные границы истинного значения длины с вероятностью 0,98 (tp=3,143)
- Период кристаллической ГЦК решетки алюминия составляет a=4∙10-10м, молярная масса μ=26,98 г/моль. Оценить плотность металла.
- Опишите состав, структуру и характерные свойства пластмасс с порошковыми наполнителями. Укажите область ихприменения.
- Для изготовления фрезы выбрана сталь марки Р6М5. Укажите химсостав и группу этой стали по назначению. Выберите и обоснуйте режим упрочняющей термической обработки.
- Вычертите равновесную диаграмму состояния «железо – цементит» и укажите структурные составляющие во всех областях диаграммы. Постройте кривую равновесного охлаждения в интервале температур от 1600 до 20 °С для сплава, содержащего 0,8 % углерода, и опишите превращения, происходящие при этом в сплаве.
- Как изменяются структура и свойства сталей марок 40 и У12 в результате закалки с температур нагрева 750 и 850°С? С применением равновесной диаграммы состояния «железо – цементит» объясните сущность этих процессов и выберите оптимальный режим нагрева при закалке этих сталей.
