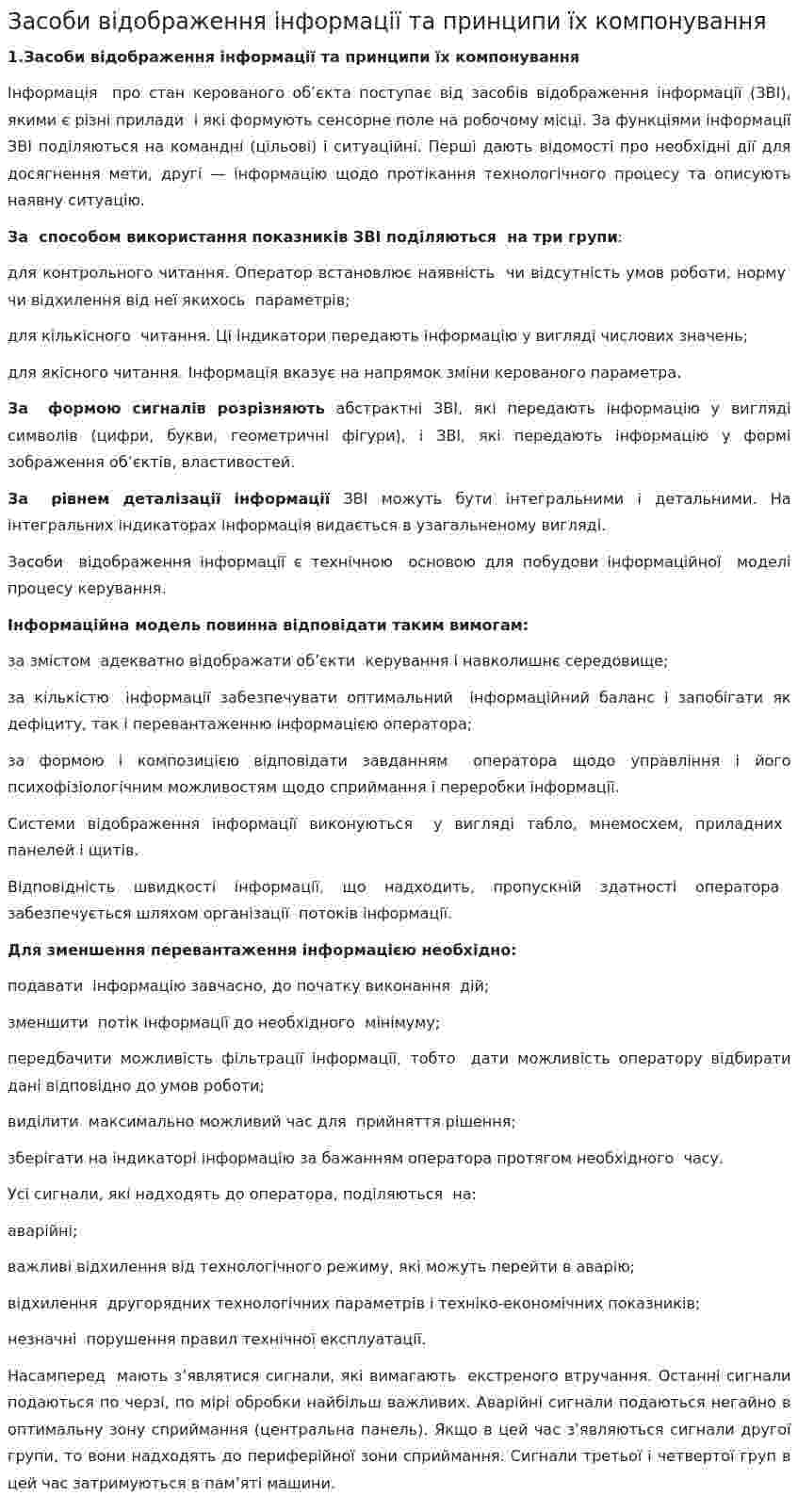

Засоби відображення інформації та принципи їх компонування

1.Засоби відображення інформації та принципи їх компонування

Інформація  про стан керованого об’єкта поступає від засобів відображення інформації (ЗВІ), якими є різні прилади  і які формують сенсорне поле на робочому місці. За функціями інформації ЗВІ поділяються на командні (цільові) і ситуаційні. Перші дають відомості про необхідні дії для досягнення мети, другі — інформацію щодо протікання технологічного процесу та описують наявну ситуацію.

За  способом використання показників ЗВІ поділяються  на три групи:

для контрольного читання. Оператор встановлює наявність  чи відсутність умов роботи, норму  чи відхилення від неї якихось  параметрів;

для кількісного  читання. Ці індикатори передають інформацію у вигляді числових значень;

для якісного читання. Інформація вказує на напрямок зміни керованого параметра.

За  формою сигналів розрізняють абстрактні ЗВІ, які передають інформацію у вигляді символів (цифри, букви, геометричні фігури), і ЗВІ, які передають інформацію у формі зображення об’єктів, властивостей.

За  рівнем деталізації інформації ЗВІ можуть бути інтегральними і детальними. На інтегральних індикаторах інформація видається в узагальненому вигляді.

Засоби  відображення інформації є технічною  основою для побудови інформаційної  моделі процесу керування.

Інформаційна модель повинна відповідати таким вимогам:

за змістом  адекватно відображати об’єкти  керування і навколишнє середовище;

за кількістю  інформації забезпечувати оптимальний  інформаційний баланс і запобігати як дефіциту, так і перевантаженню інформацією оператора;

за формою і композицією відповідати завданням  оператора щодо управління і його психофізіологічним можливостям щодо сприймання і переробки інформації.

Системи відображення інформації виконуються  у вигляді табло, мнемосхем, приладних  панелей і щитів.

Відповідність швидкості інформації, що надходить, пропускній здатності оператора  забезпечується шляхом організації  потоків інформації.

Для зменшення перевантаження інформацією необхідно:

подавати  інформацію завчасно, до початку виконання  дій;

зменшити  потік інформації до необхідного  мінімуму;

передбачити можливість фільтрації інформації, тобто  дати можливість оператору відбирати дані відповідно до умов роботи;

виділити  максимально можливий час для  прийняття рішення;

зберігати на індикаторі інформацію за бажанням оператора протягом необхідного  часу.

Усі сигнали, які надходять до оператора, поділяються  на:

аварійні;

важливі відхилення від технологічного режиму, які можуть перейти в аварію;

відхилення  другорядних технологічних параметрів і техніко-економічних показників;

незначні  порушення правил технічної експлуатації.

Насамперед  мають з’являтися сигнали, які вимагають  екстреного втручання. Останні сигнали подаються по черзі, по мірі обробки найбільш важливих. Аварійні сигнали подаються негайно в оптимальну зону сприймання (центральна панель). Якщо в цей час з’являються сигнали другої групи, то вони надходять до периферійної зони сприймання. Сигнали третьої і четвертої груп в цей час затримуються в пам’яті машини.
