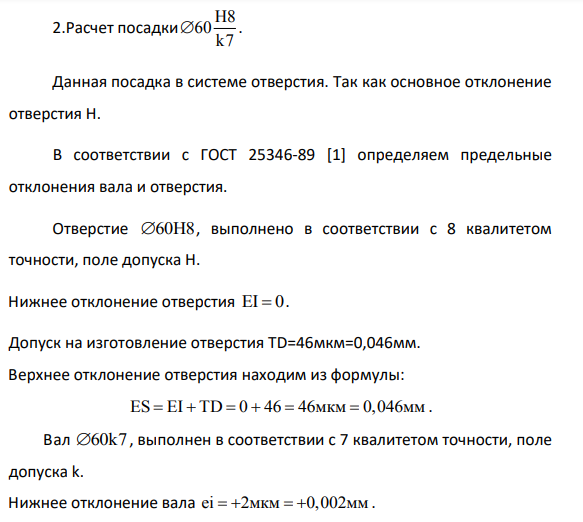

Расчет посадки H8 60 k7  . Данная посадка в системе отверстия. Так как основное отклонение отверстия Н.

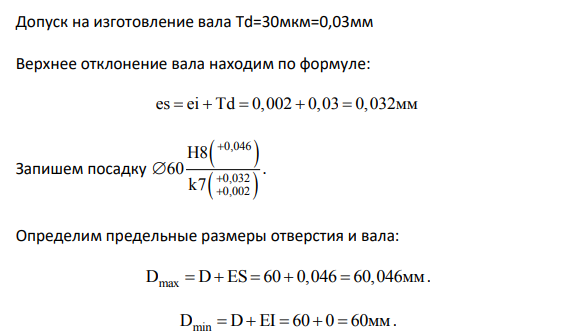

В соответствии с ГОСТ 25346-89 [1] определяем предельные отклонения вала и отверстия. Отверстие 60Н8 , выполнено в соответствии с 8 квалитетом точности, поле допуска Н. Нижнее отклонение отверстия EI 0  . Допуск на изготовление отверстия TD=46мкм=0,046мм. Верхнее отклонение отверстия находим из формулы: ES EI TD 0 46 46       мкм 0,046мм . Вал 60k7 , выполнен в соответствии с 7 квалитетом точности, поле допуска k. Нижнее отклонение вала ei 2     мкм 0,002мм . Допуск на изготовление вала Td=30мкм=0,03мм Верхнее отклонение вала находим по формуле: es ei Td 0,002 0,03 0,032      мм Запишем посадку     0,046 0,032 0,002 H8 60 k7     . Определим предельные размеры отверстия и вала: D D ES 60 0,046 60,046 max      мм. D D EI 60 0 60 min      мм
