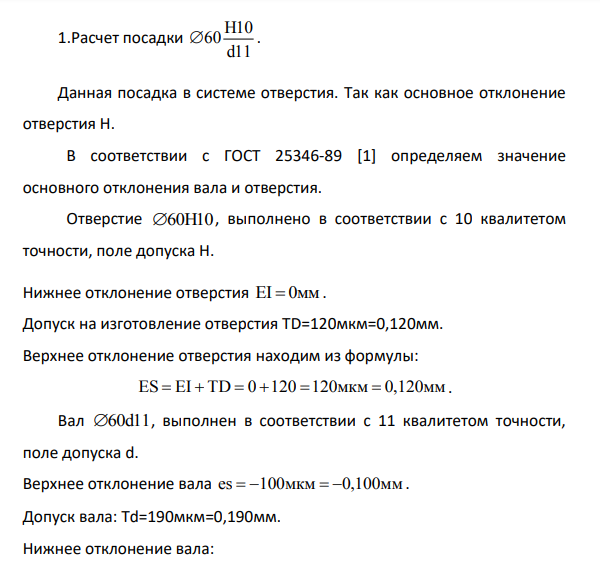

Расчет посадки Н10 60 d11  . Данная посадка в системе отверстия. Так как основное отклонение отверстия Н.

В соответствии с ГОСТ 25346-89 [1] определяем значение основного отклонения вала и отверстия. Отверстие 60Н10 , выполнено в соответствии с 10 квалитетом точности, поле допуска Н. Нижнее отклонение отверстия EI 0  мм. Допуск на изготовление отверстия TD=120мкм=0,120мм. Верхнее отклонение отверстия находим из формулы: ES EI TD 0 120 120       мкм 0,120мм. Вал 60d11 , выполнен в соответствии с 11 квалитетом точности, поле допуска d. Верхнее отклонение вала es 100     мкм 0,100мм. Допуск вала: Td=190мкм=0,190мм. Нижнее отклонение вала: ei es Td 100 190 290          мкм 0,290мм . Запишем посадку     0,120 0,100 0,290 Н10 60 d11     . Определим предельные размеры отверстия и вала. Предельные размеры отверстия: D D ES 60 0,120 60,120 max      мм. D D EI 60 0 60 min      мм. Предельные размеры вала: d d es 60 0,100 59,9 max         мм . d d ei 60 0,290 59,71 min         мм. Посадка с зазором, определим максимальный и минимальный зазор по формулам [2]: S D d max max min   . S D d min min max   . S 60,120 59,71 0,410 max    мм. S 60 59,9 0,100 min    мм. Определим допуск посадки.
