В цепи со смешанным соединением сопротивлений (схемы 1-5) для заданных значений сопротивлений участков, напряжения или тока участка (таблица) определить токи и напряжения на каждом участке (Решение → 39410)

Заказ №44284

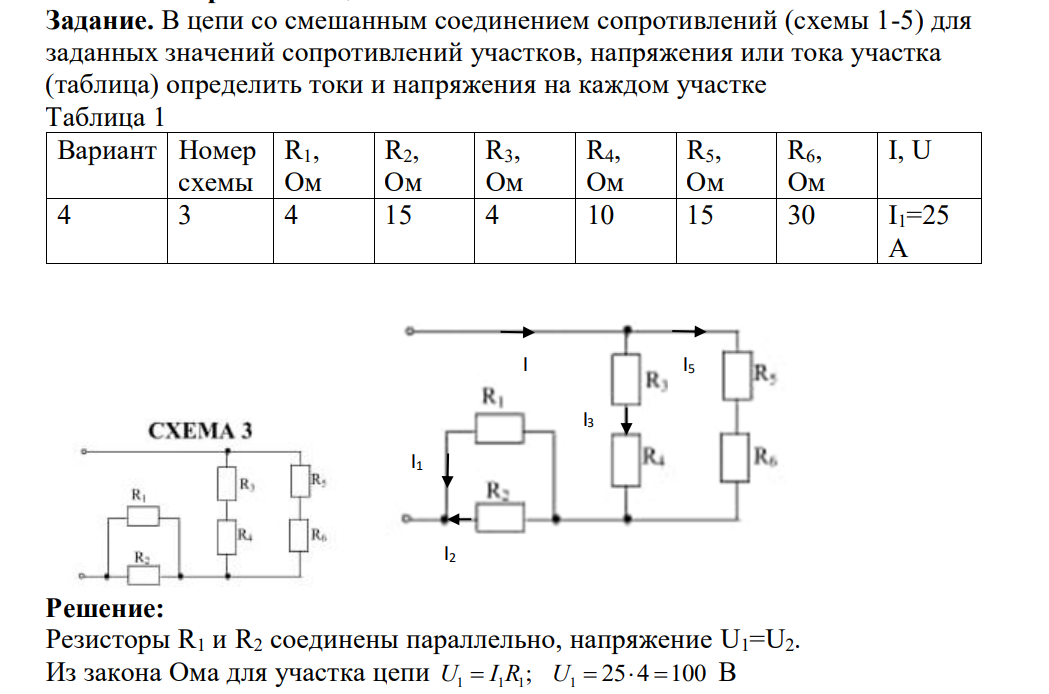

В цепи со смешанным соединением сопротивлений (схемы 1-5) для заданных значений сопротивлений участков, напряжения или тока участка (таблица) определить токи и напряжения на каждом участке Таблица 1 Вариант Номер схемы R1, Ом R2, Ом R3, Ом R4, Ом R5, Ом R6, Ом I, U 4 3 4 15 4 10 15 30 I1=25 A

Решение:

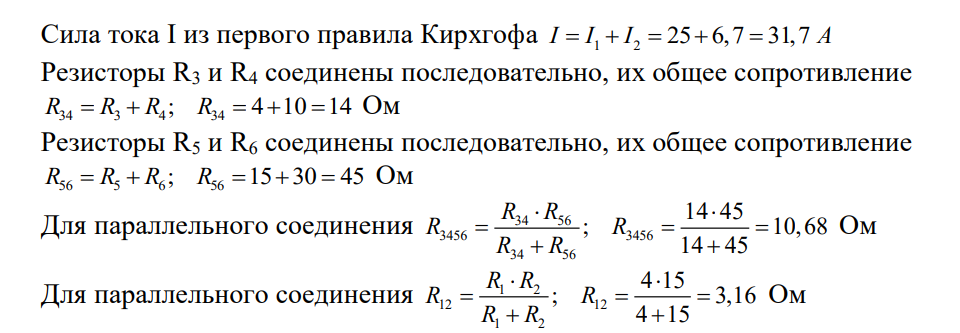

Резисторы R1 и R2 соединены параллельно, напряжение U1=U2. Из закона Ома для участка цепи 1 1 1 1 U I R U     ; 25 4 100 В Тогда 2 2 2 2 100 ; 6,7 15 U I I R    А I I1 I2 I3 I5 x |ψ|2 l/3 l/2 2l/3 l Сила тока I из первого правила Кирхгофа 1 2 I I I A      25 6,7 31,7 Резисторы R3 и R4 соединены последовательно, их общее сопротивление 34 3 4 34 R R R R      ; 4 10 14 Ом Резисторы R5 и R6 соединены последовательно, их общее сопротивление 56 5 6 56 R R R R      ; 15 30 45 Ом Для параллельного соединения 34 56 3456 3456 34 56 14 45 ; 10,68 14 45 R R R R R R        Ом Для параллельного соединения 1 2 12 12 1 2 4 15 ; 3,16 4 15 R R R R R R        Ом
