Бесконечно длинный тонкий проводник с током I  50 А имеет изгиб (плоскую петлю) радиусом R 10 см. Определить в точке О магнитную индукцию В поля, создаваемого этим током, в случае г, изображенном на рисунке. (Решение → 39404)

Заказ №44284

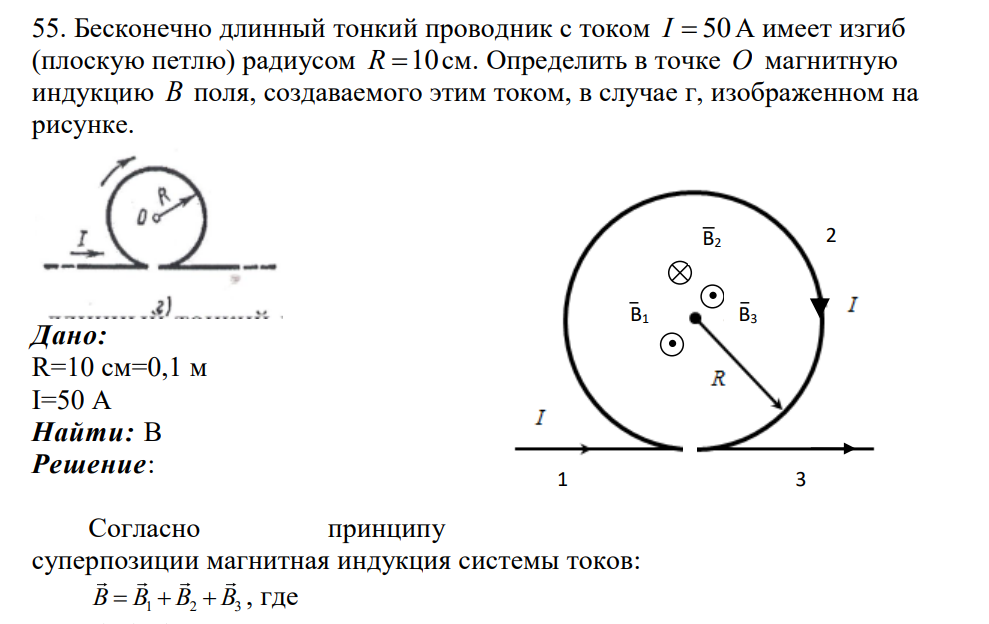

Бесконечно длинный тонкий проводник с током I  50 А имеет изгиб (плоскую петлю) радиусом R 10 см. Определить в точке О магнитную индукцию В поля, создаваемого этим током, в случае г, изображенном на рисунке. Дано: R=10 см=0,1 м I=50 А Найти: В

Решение:

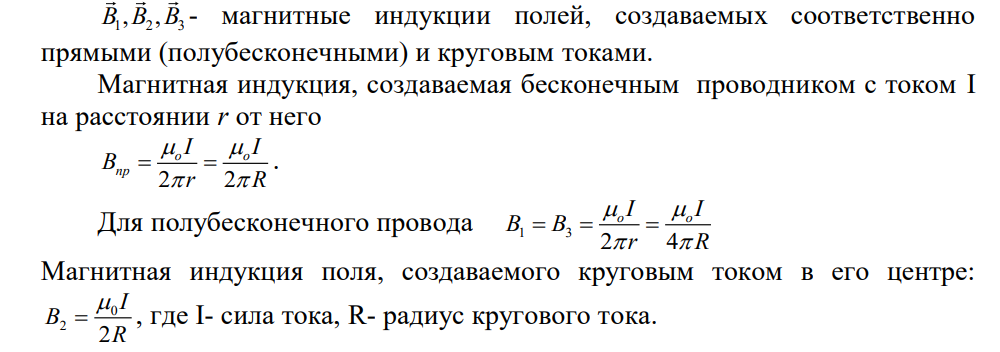

Согласно принципу суперпозиции магнитная индукция системы токов: B B B B    1 2 3 , где 1 2 3 B B B , , - магнитные индукции полей, создаваемых соответственно прямыми (полубесконечными) и круговым токами. Магнитная индукция, создаваемая бесконечным проводником с током I на расстоянии r от него 2 2 o o np I I B r R       . Для полубесконечного провода 1 3 2 4 o o I I B B r R        Магнитная индукция поля, создаваемого круговым током в его центре: 0 2 2 I B R   , где I- сила тока, R- радиус кругового тока.
